このチュートリアルでは、接続ロッド アセンブリにおける応力と変位を特定するために、2 つの異なるアプローチを比較します。したがって、[剛体モードを解除]オプションによりどの程度モデルが安定するかがわかります。すべての接触面間に分離接触が定義されるため、それらの面は相互に自由にスライドして分離できますが、相互に貫通することはありません。
スタディ 1: モデルは、従来の方法(静的に安定した)で拘束されています。小さいピンが終端面に固定され、大きいピンの終端面に負荷が適用されます。拘束を追加して、荷重下での変位の抑制をせずに接続ロッドと大きなピンの Y および Z 方向の動きを防止します。
スタディ 2: モデルは、部分的に非拘束です。小さいピンは拘束されていませんが、他の 2 つのパーツがスタディ 1 と同じ方法で拘束されています。アセンブリ上のどこにも X 拘束はありません。反対側の(バランス調整後)の力は、大きいピンおよび小さいピンの終端面に適用されます。[剛体モードを解除]オプションは、モデルを安定させるために使用されます。
このチュートリアルの内容

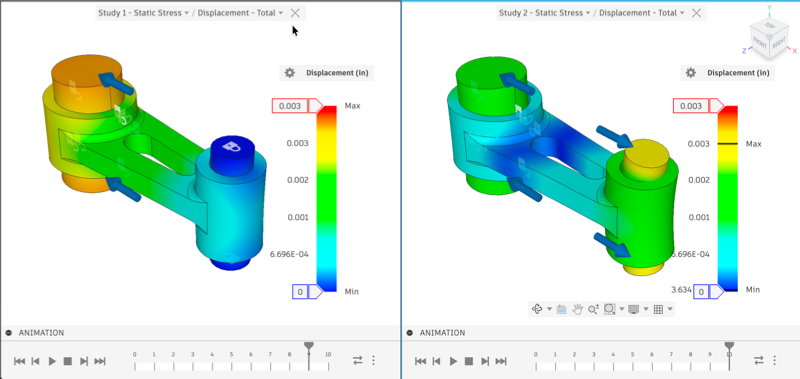

スタディ 1: 静的に安定したモデルの変位(左)、スタディ 2: 部分的に拘束されていないモデルの変位(右)。
このスタディ 2 では、小さいピンは単純支持梁と同じように動作します。終端面は、荷重でピンが曲がる Z 軸へ自由に回転します。モデルが安定する[剛体モードを解除]オプションでは、解析を拘束なしで実行することができ、パーツの自由物体運動を防止することができます。
