설정 참조

기계가공 작업 유형, 모형 방향 및 원점, 고정구 선택, 스톡 사양 및 사후 처리에 대한 일반 설정 매개변수는 설정 작업 대화상자에서 구성됩니다.

제조 > 설정 > 새 설정

설정은 기계가공할 대상과 방법을 정의합니다. 이 구성요소는 제조 작업공간에서 가장 먼저 작성하며 제조 작업을 포함하는 데 사용됩니다.

일반적으로 감산 제조의 경우 설정을 작성할 때 다음을 지정합니다.

주: 적층의 경우 작업 좌표계, 스톡 또는 모든 사후 처리 설정을 지정하지 않는 대신 빌드 플랫폼에서 부품이 정렬되는 방식을 지정합니다.

설정 탭 설정

선택을 클릭하면 기계 라이브러리가 열리고, 여기서 기계를 선택할 수 있습니다. 기계를 선택하면 작업 유형이 자동으로 선택됩니다.

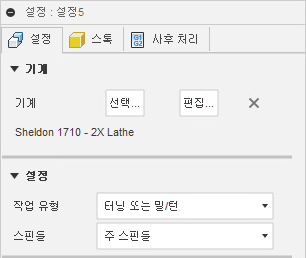

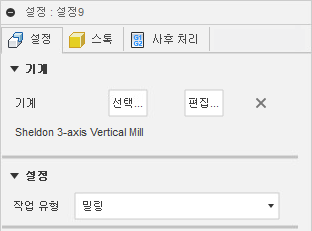

밀링 기계가 선택되었습니다. 작업 유형은 밀링입니다.	터닝 기계가 선택되었습니다. 작업 유형은 터닝 또는 밀/턴입니다.

작업 유형에 따라 사용 가능한 도구 경로가 결정됩니다. 기계 라이브러리에서 기계를 선택하지 않은 경우 작업 유형을 수동으로 선택할 수 있습니다.



밀링 2-5축 밀	터닝 또는 밀/턴 2-5축 선반	절단 플라즈마, 워터젯 또는 레이저	적층 3D 인쇄

터닝 또는 밀/턴은 라이브 도구 및 밀/턴 구성이 있는 표준 2축 선반을 위한 것입니다. 여기에는 다중 스핀들 선반에 대한 설정이 포함됩니다.

스핀들

여러 스핀들이 있는 기계의 경우. 이 설정에서 프로그래밍할 스핀들을 지정합니다.

WCS를 사용하면 작동 XY 평면과 Z 스핀들 축 방향을 설정할 수 있습니다. 기계가공 프로세스는 부품의 방향, 축 방향 및 부품 0 위치를 결정합니다. 추가 정보를 보려면 아래 프로세스를 선택하십시오.



밀링 2-5축 밀	터닝 또는 밀/턴 2-5축 선반	절단 플라즈마, 워터젯 또는 레이저	적층 3D 인쇄
