Interpolate Point

Point: Interpolate

在起点和目标点之间添加位于内插距离处的点。

特性

在“Properties（特性）”面板中指定以下参数。

Point
Point Number	指定点编号。 您可以更改自动生成的“点编号”值。
Point Codes	指定分配给点的代码。
点几何图形类型
Type	指定点类型： Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
点几何图形特性
From Point	指定其他几何图形特性值相对的点。
Destination Point	指定目标点。
Interpolate Parameter	指定起点和要绘制点的目标点之间的内插距离。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
自动添加连接
Auto Link To From Point	从“起点”行中指定的点向当前点绘制连接。
Name	指定连接的名称。
Codes	指定分配给连接的代码。
其他
Comment	指示有关点的注释。 注释可以显示在“Preview（预览）”面板中。

样例

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Point Interpolate Point Example.pkt

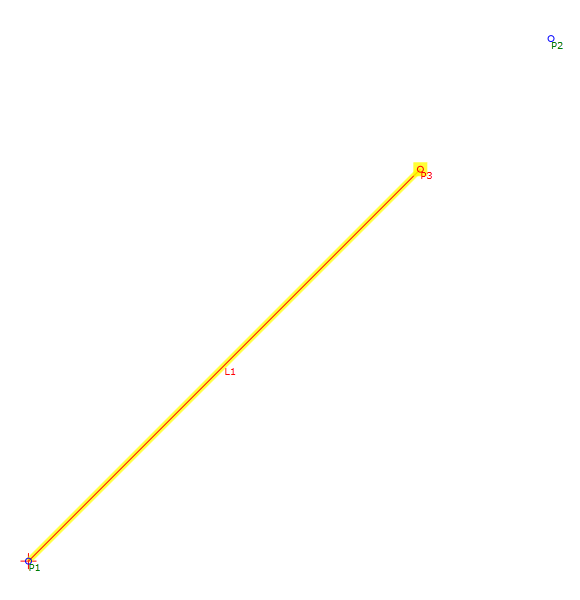

在此例中，P3 是 P1 和 P2 之间距离的 75%。

若要查看参数，请选择流程图中的“Interpolate Point（内插点）”，然后查看“Properties（特性）”面板的“点几何图形特性”区域。
