Angle and Delta Y

Point: Angle and Delta Y

添加相对于另一点指定角度和高程的点。

特性

在“Properties（特性）”面板中指定以下参数。

Point
Point Number	指定点编号。 您可以更改自动生成的“点编号”值。
Point Codes	指定分配给点的代码。
点几何图形类型
Type	指定点类型： Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
点几何图形特性
From Point	指定其他几何图形特性值相对的点。
Reference Point	指定与“起点”一起形成角度基准线的点。
Reverse Angle Reference	反转角度，从而以相反的方向绘制点。
Angle	指定与“起点”和“参照点”之间创建的基准线形成的角度。 注： 如果将“参照点”设定为“无”，则“角度”将相对于正“Y 增量”值。 正角度值从 Delta Y（Y 增量）逆时针绘制，负值从 Delta Y（Y 增量）顺时针绘制。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
Delta Y	指定相对于“起点”行中所指定点的高程差值。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
Elevation Target	指定高程目标参数。 当指定高程目标时，目标对象的高程将替代指定的“Y 增量”值。
自动添加连接
Auto Link To From Point	从“起点”行中指定的点向当前点绘制连接。
Name	指定连接的名称。
Codes	指定分配给连接的代码。
其他
Comment	指示有关点的注释。 注释可以显示在“Preview（预览）”面板中。

样例

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Point Angle and Delta Y.pkt

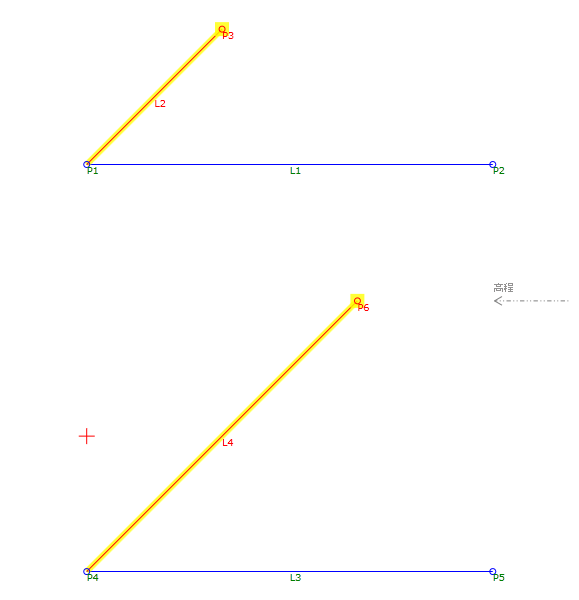

样例 PKT 包含两个“角度和 Y 增量”点样例。 每个点几何图形类型均由“角度”和“Y 增量”参数值定义，并且“Y 增量”值可被指定的高程目标参数替代。 在两个样例中使用相同的“Y 增量”值。 “静态 Y 增量”（P1 到 P3）样例将应用值，但是“高程目标”样例将使用高程目标参数替代静态 Y 增量值。

在流程图中，每个样例都按单独的序列进行构建。 若要查看参数，请选择相应序列中的“Angle and Delta Y（角度和 Y 增量）”点，然后查看“Properties（特性）”面板的“点几何图形特性”区域。
