Delta X and Delta Y

Point: Delta X and Delta Y

添加相对于另一点指定偏移和高程的点。

特性

在“Properties（特性）”面板中指定以下参数。

Point
Point Number	指定点编号。 您可以更改自动生成的“点编号”值。
Point Codes	指定分配给点的代码。
点几何图形类型
Type	指定点类型： Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
点几何图形特性
From Point	指定“X 增量”和“Y 增量”值相对的点。
Delta X	指定相对于“起点”行中所指定点的偏移值。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
Delta Y	指定相对于“起点”行中所指定点的高程差值。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
自动添加连接
Auto Link To From Point	从“起点”行中指定的点向当前点绘制连接。
Name	指定连接的名称。
Codes	指定分配给连接的代码。
其他
Comment	指示有关点的注释。 注释可以显示在“Preview（预览）”面板中。

样例

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Point Delta X and Delta Y Exmaple.pkt

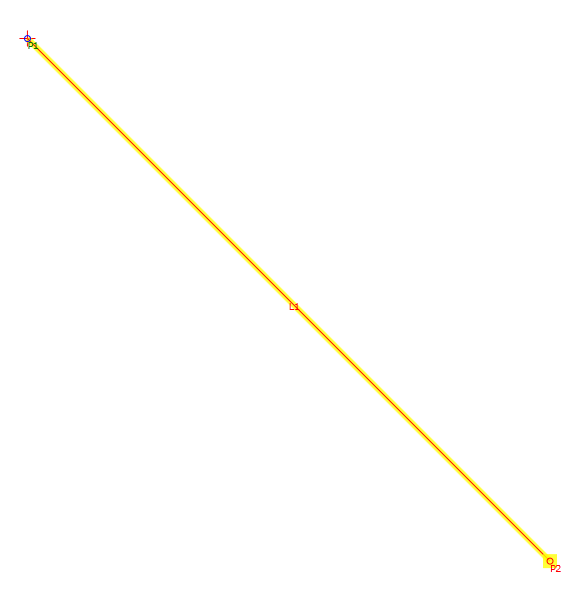

在此例中，P1 位于原点。 P2 是通过相对于 P1 偏移 1 和高程 -1 创建的。 若要查看参数，请选择流程图中的 “Delta X and Delta Y（X 增量和 Y 增量）”点，然后查看“Properties（特性）”面板。
