Slope to Surface

Point: Slope to Surface

添加位于目标曲面上距另一点指定坡度处的点。

特性

在“Properties（特性）”面板中指定以下参数。

Point
Point Number	指定点编号。 您可以更改自动生成的“点编号”值。
Point Codes	指定分配给点的代码。
点几何图形类型
Type	指定点类型： Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
点几何图形特性
From Point	指定其他几何图形特性值相对的点。
Slope	指定相对于“起点”行中所指定点的坡度值。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
Reverse Slope Direction	反转坡度，从而以相反的方向绘制坡度。
Surface Target	指定曲面目标参数。
自动添加连接
Auto Link To From Point	从“起点”行中指定的点向当前点绘制连接。
Name	指定连接的名称。
Codes	指定分配给连接的代码。
其他
Comment	指示有关点的注释。 注释可以显示在“Preview（预览）”面板中。

样例

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Point Slope to Surface Example.pkt

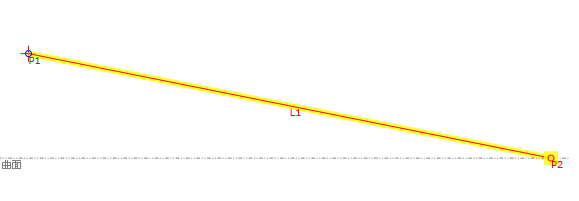

在此例中，P2 是在曲面上从 P1 以指定坡度创建的。 若要查看参数，请选择流程图中的“Slope to Surface（相对于曲面的坡度）”点，然后查看“Properties（特性）”面板的“点几何图形特性”区域。
