Slope and Delta X

Point: Slope and Delta X

添加相对于另一点指定坡度和偏移的点。

特性

在“Properties（特性）”面板中指定以下参数。

Point
Point Number	指定点编号。 您可以更改自动生成的“点编号”值。
Point Codes	指定分配给点的代码。
点几何图形类型
Type	指定点类型： Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
点几何图形特性
From Point	指定其他几何图形特性值相对的点。
Slope	指定相对于“起点”行中所指定点的坡度值。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
Delta X	指定相对于“起点”行中所指定点的偏移值。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
Elevation Target	指定高程目标参数。 当指定高程目标时，目标对象的高程将替代指定的“坡度”和“超高”值。
Offset Target	指定偏移目标参数。 当指定偏移目标时，目标对象的偏移将替代指定的 X 增量值。
Superelevation	指定超高坡度目标： Left Inside Lane Slope Left Inside Shoulder Slope Left Outside Lane Slope Left Outside Shoulder Slope Right Inside Lane Slope Right Inside Shoulder Slope Right Outside Lane Slope Right Outside Shoulder Slope None 当指定超高目标时，目标对象的坡度将替代指定的坡度值。
自动添加连接
Auto Link To From Point	从“起点”行中指定的点向当前点绘制连接。
Name	指定连接的名称。
Codes	指定分配给连接的代码。
其他
Comment	指示有关点的注释。 注释可以显示在“Preview（预览）”面板中。

样例

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Point Slope and Delta X Example.pkt

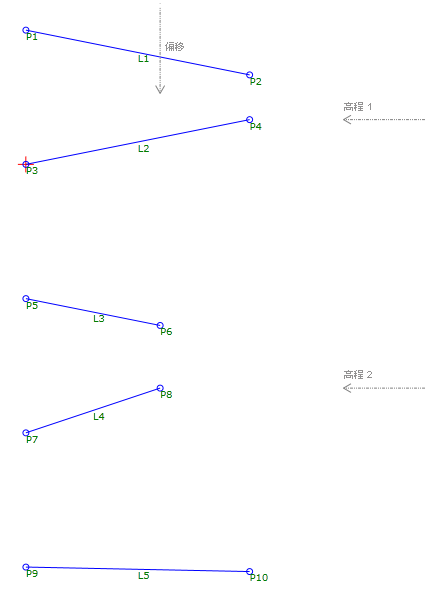

样例 PKT 包含五个“坡度和 X 增量”点样例。 每个点几何图形类型均由“坡度”和“X 增量”参数值定义，每一个参数值都可以被指定的目标参数替代。 在所有五个样例中使用相同的“坡度”和“X 增量”值。 静态值（P1 到 P2）样例将应用值，但剩余的样例将使用目标参数来替代静态值。

在流程图中，每个样例都按单独的序列进行构建。 若要查看参数，请选择相应序列中的“Slope and Delta X（坡度和 X 增量）”点，然后查看“Properties（特性）”面板的“点几何图形特性”区域。
