Delta X on Surface

Point: Delta X on Surface

添加位于目标曲面上距另一点指定偏移处的点。

特性

在“Properties（特性）”面板中指定以下参数。

Point
Point Number	指定点编号。 您可以更改自动生成的“点编号”值。
Point Codes	指定分配给点的代码。
点几何图形类型
Type	指定点类型： Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
点几何图形特性
From Point	指定其他几何图形特性值相对的点。
Delta X	指定相对于“起点”行中所指定点的偏移值。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
Surface Target	指定曲面目标参数。
Offset Target	指定偏移目标参数。 当指定偏移目标时，目标对象的偏移将替代指定的 X 增量值。
自动添加连接
Auto Link To From Point	从“起点”行中指定的点向当前点绘制连接。
Name	指定连接的名称。
Codes	指定分配给连接的代码。
其他
Comment	指示有关点的注释。 注释可以显示在“Preview（预览）”面板中。

样例

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Point Delta X On Surface Example.pkt

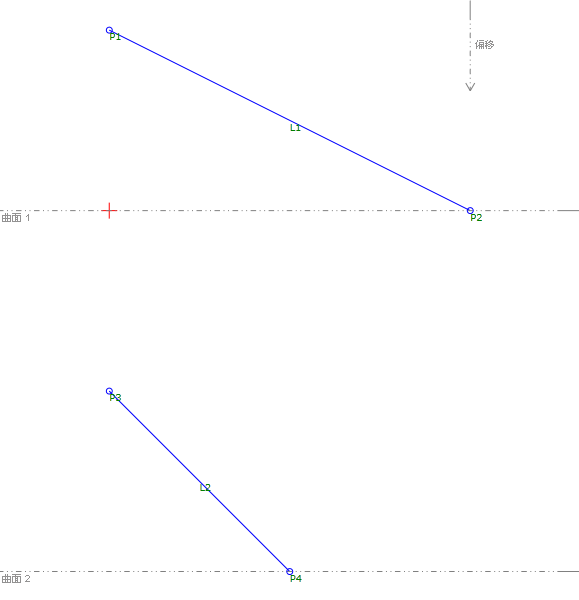

样例 PKT 包含两个“Delta X On Surface（曲面上的 X 增量）”点样例。 在流程图中，每个样例都按单独的序列进行构建。 每个样例都指定了“Delta X（X 增量）”值，但该值在“Offset Target（偏移目标）”（P1 到 P2）样例中被替代。

若要查看参数，请选择流程图中的“Slope to Surface（相对于曲面的坡度）”点，然后查看“Properties（特性）”面板的“点几何图形特性”区域。
