Angle and Delta X

Point: Angle and Delta X

添加相对于另一点指定角度和偏移的点。

特性

在“Properties（特性）”面板中指定以下参数。

Point
Point Number	指定点编号。 您可以更改自动生成的“点编号”值。
Point Codes	指定分配给点的代码。
点几何图形类型
Type	指定点类型： Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
点几何图形特性
From Point	指定其他几何图形特性值相对的点。
Reference Point	指定与“起点”一起形成角度基准线的点。
Reverse Angle Reference	反转角度，从而以相反的方向绘制点。
Angle	指定与“起点”和“参照点”之间创建的基准线形成的角度。 注： 如果将“参照点”设定为“无”，则“角度”将相对于正 X 增量值。 正角度值从 Delta X（X 增量）逆时针绘制，负值从 Delta X（X 增量）顺时针绘制。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
Delta X	指定相对于“起点”行中所指定点的偏移差值。 单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
Offset Target	指定偏移目标参数。 当指定偏移目标时，目标对象的偏移将替代指定的 X 增量值。
自动添加连接
Auto Link To From Point	从“起点”行中指定的点向当前点绘制连接。
Name	指定连接的名称。
Codes	指定分配给连接的代码。
其他
Comment	指示有关点的注释。 注释可以显示在“Preview（预览）”面板中。

样例

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Point Angle and Delta X.pkt

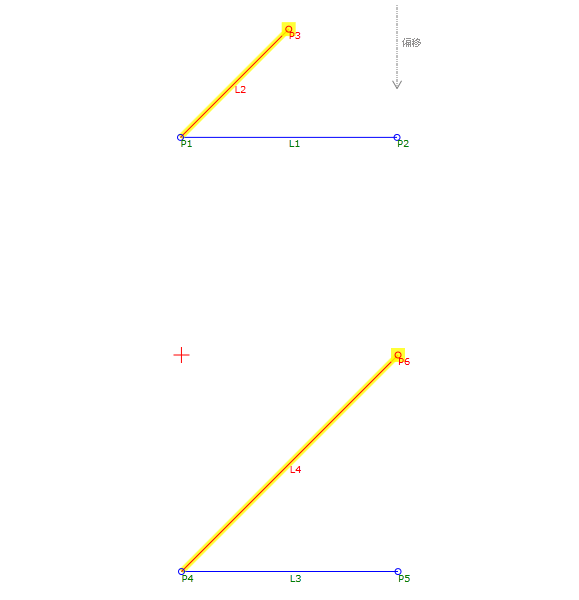

样例 PKT 包含两个“角度和 X 增量”点样例。 每个点几何图形类型均由“角度”和“X 增量”参数值定义，并且“X 增量”值可被指定的偏移目标参数替代。 在两个样例中使用相同的“X 增量”值。 “静态 X 增量”（P1 到 P3）样例将应用值，但是“偏移目标”样例将使用偏移目标参数替代静态 X 增量值。

在流程图中，每个样例都按单独的序列进行构建。 若要查看参数，请选择相应序列中的“Angle and Delta X（角度和 X 增量）”点，然后查看“Properties（特性）”面板的“点几何图形特性”区域。
