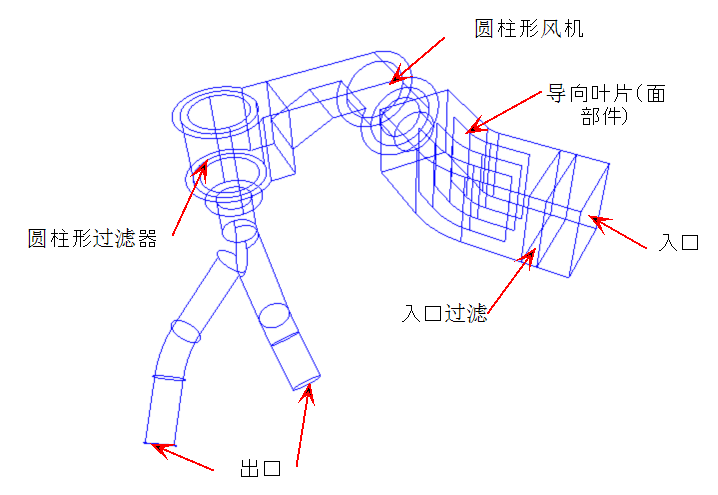

在此 HVAC 风管系统中，气流会依次通过若干个过滤器和一台离心风机，最后从两个出气管排出。
几何模型包括空气体和若干个内部组件。典型的 CAD 产品模型通常还包括管壁部件。我们将其从本教程中略去，这是因为传热不在我们的考虑范围内。如果教程目标是了解管壁对温度分布的影响，我们就会将管壁部件加入几何模型中。
在本教程中，我们将探索离心风机材料和圆柱形分布式阻尼的使用方法。这两种材料对象对于“材料”对话框中的设置参数非常敏感，所以在定义有关设置时须加倍小心。
我们使用面部件来模拟管道中存在的薄壁钣金导流叶片。在 Pro/Engineer、SolidWorks 和 Parasolid 版本的几何模型中，导流叶片建模所生成的面不从属于 CAD 模型的任何三维部件。在 Autodesk® Inventor、Solid Edge 和 Acis 中，以建模所生成的三维实体的侧面作为导流叶片。这些三维体被视为流体区域，侧面则被设置为固体材料。这是在 Autodesk Simulation CFD 分析模型中使用“面部件”的另一种方法。
关键主题
- 未与直角坐标轴对齐的分布式阻尼
- 离心风机材料对象
- 圆柱形分布式阻尼（用于过滤器）
- 用于模拟钣金障碍物的面部件
目标
本分析的目的在于比较两个出口的流量。
