Die Mapping-Koordinaten geben an, wie das Map auf die Geometrie positioniert, ausgerichtet und skaliert wird.
Koordinaten werden häufig im Format U, V, W angegeben. U entspricht dabei der horizontalen, V der vertikalen und W der optionalen dritten Dimension, der Tiefe.
Im Allgemeinen sind auf geometrische Grundkörper standardmäßig Mapping-Koordinaten angewendet, aber zu Oberflächenobjekten, wie z. B. "Bearbeitbares Poly" und "Bearbeitbares Netz", müssen Mapping-Koordinaten hinzugefügt werden.
Wenn Sie ein Material mit Maps auf ein Objekt ohne Mapping-Koordinaten anwenden, zeigt der Renderer eine Warnung an. Weitere Informationen finden Sie unter Dialogfeld "Fehlende Map-Koordinaten".
3ds Max bietet verschiedene Möglichkeiten zur Zuweisung von Mapping-Koordinaten:
- Wenn Sie einen Grundkörper erstellen, verwenden Sie die Option "Mapping-Koordinaten generieren". Diese Option, die als Vorgabe bei den meisten Objekten aktiviert ist, versorgt Mapping-Koordinaten automatisch mit einer für die gewünschte Form des Objekttyps passenden Projektion.
Da Mapping-Koordinaten zusätzlichen Speicher erfordern, sollten Sie sie deaktivieren, wenn Sie sie nicht brauchen.
- Wenden Sie den Modifikator "UVW zuweisen" an. Dieser leistungsstarke Modifikator bietet eine Vielzahl von Hilfsmitteln und Optionen für die Bearbeitung von Mapping-Koordinaten.
- Wenden Sie den Modifikator "UVW-Map" an. Sie können aus mehreren Projektionstypen wählen, die Platzierung der Mapping-Koordinaten auf dem Objekt anpassen, indem Sie ein Mappping-Gizmo positionieren, und die Transformationen der Mapping-Koordinaten animieren.

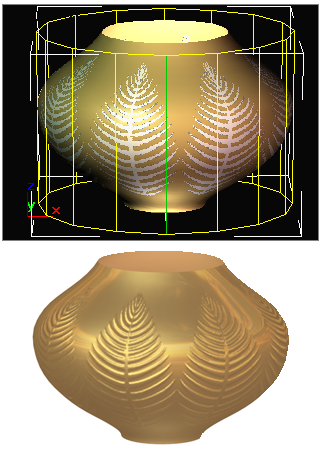

Die Verzierung der Vase ist ein Map, das durch Drehen des Gizmos für den Modifikator "UVW-Map" positioniert wurde.
Legen Sie einen entsprechenden Projektionstyp für die Geometrie fest:
- Mit Quaderprojektion wird eine Kopie des Map-Bilds auf allen sechs Seiten eines Quaders dupliziert.
- Mit Zylindrische Projektion wird das Map-Bild einmal um die Seiten eines Objekts gewickelt (doppelte Bilder werden außerdem auf die Endverschlüsse projiziert).
- Mit Sphärische Projektion wird das Map-Bild einmal um eine Kugel gewickelt und das Bild am oberen und unteren Rand erfasst.
- Die Schrumpfwicklungs-Projektion ist ebenfalls kugelförmig, jedoch werden die Ecken des Maps hierbei beschnitten und an nur einem Pol zusammengeführt. So wird anstelle von zwei Singularitäten nur eine Singularität erstellt.
- Sie verwenden spezielle Mapping-Koordinaten für bestimmte Objekte. Beispielsweise bieten Extrusionsobjekte integrierte Mapping-Optionen, mit denen Sie Mapping-Koordinaten an der Längsseite und am Umfang festlegen können.
- Weisen Sie den Modifikator "Oberflächen-Mapper" zu. Dieser Weltmodifikator projiziert ein Map, das einer NURBS-Oberfläche zugewiesen wurde, auf die geänderten Objekte. Der Oberflächen-Mapper ist besonders zu empfehlen, wenn ein einzelnes Map nahtlos auf eine Gruppe von Oberflächen-Unterobjekten innerhalb eines NURBS-Modells angewendet werden soll. Sie können diesen Modifikator auch für andere Arten von Geometrie verwenden.
Es gibt drei Fälle, in denen Sie ein Map anwenden können, ohne die Mapping-Koordinaten anzugeben:
- Reflexions-Maps, Refraktions-Mapsund Umgebungs-Maps
Sie arbeiten mit einem Umgebungsmapping-System, wobei das Map auf der Grundlage der gerenderten Ansicht platziert und an die Weltkoordinaten in der Szene gebunden wird.
- 3D-Prozedur-Maps (wie "Rauschen" oder "Marmor")
Sie werden durch eine Prozedur generiert, die auf der lokalen Achse des Objekts basiert.
- Flächen-Map-Materialien
Jede Facette der Geometrie wird separat zugewiesen.
Sie können das Flächen-Mapping für Standardmaterial (siehe Rollout "Shader-Grundparameter"), Raytrace-Material (siehe Rollout "Raytrace-Grundparameter") und Ink ‘n Paint Material festlegen.
