Umgebungs-Map

Sie können ein Map für den Hintergrund einer Szene verwenden. Reflexions- und Refraktions-Maps verwenden ebenfalls Umgebungskoordinaten anstelle von Texturkoordinaten.

• Material-Editor > Raytrace-Material > Rollout Maps > Schaltfläche "Umgebung"
• Material-Editor > Arch & Design-Material > Rollout "Spezialzweck-Maps" > Schaltfläche "Umgebung"
• Menü Standard: Menü Rendern > Umgebung > Dialogfeld Umgebung und Effekte > Gruppe Umgebung > Schaltfläche Umgebungs-Map
• Menü Erweitert: Menü Rendern > Umgebung und Effekte > Umgebungs- und Belichtungseinstellungen > Dialogfeld Umgebung und Effekte > Gruppe Umgebung > Schaltfläche Umgebungs-Map

Während Texturkoordinaten ein Map auf eine bestimmte Geometrie projizieren, projizieren Umgebungskoordinaten ein Map auf das Weltkoordinatensystem. Beim Verschieben des Objekts bleibt daher die Position des Maps unverändert. Wenn Sie den Blickpunkt verschieben, ändert sich die Ansicht des Maps. Diese Art von Mapping-System wird für Reflexions-, Refraktions- und Umgebungsmaps verwendet.

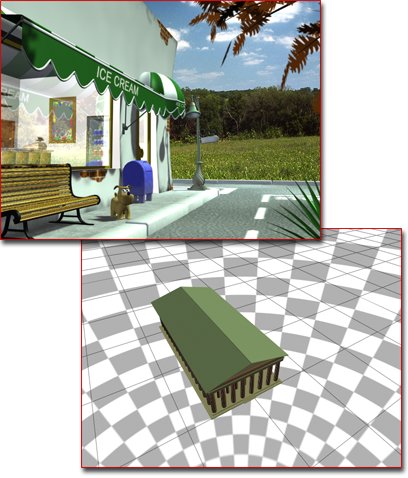

Oben: Das Bild verwendet ein Bild als Hintergrund. Das Umgebungs-Map verwendet Bildschirmkoordinaten.

Unten: Das Bild zeigt ein Schachbrett-Map, das mit kugelförmigen Mapping-Koordinaten auf die Umgebung angewendet wird.

Es gibt vier Arten von Umgebungskoordinaten:

• Kugelförmig
• Zylindrisch
• Schrumpfwicklung
• Bildschirm

Die ersten drei Arten sind dieselben, die auch vom Modifikator "UVW-Map" verwendet werden. Stellen Sie sich eine Kugel mit variabler Größe vor, die Ihre Szene einschließt und mit den Mapping-Koordinaten der Kugel projiziert wird. Durch die Schrumpfwicklung wird das Map um eine riesige Kugel gelegt, sodass nur ein Pol übrig bleibt. Das zylindrische System entspricht einem großen Zylinder.

Das Bildschirmsystem bildet das Bild ohne Verzerrung direkt auf die Ansicht ab. Es entspricht der planaren Projektion, da es wie ein großes Hintergrundbild in die Szene integriert wird. Im Gegensatz zu den anderen Methoden des Umgebungsmappings ist das Bildschirmsystem mit der Ansicht fest verbunden. Beim Verschieben der Kamera wird das Map zusammen mit der Kamera verschoben. Daher können Sie Bildschirmkoordinaten nur beim Rendern von Standbildern anwenden sowie bei Animationen, in denen die Kamera nicht bewegt wird.

Wenn Sie ein Bitmap für die Erstellung eines Umgebungs-Maps mit einem anderen als dem Bildschirmsystem verwenden möchten, benötigen Sie aufgrund der Größe der virtuellen Kugel bzw. des virtuellen Zylinders ein Map mit hoher Auflösung.

Um ein Umgebungs-Map als Hintergrund der Szene zuzuweisen, verwenden Sie das Dialogfeld "Umgebung und Effekte" Gruppe "Umgebung".

Bearbeiten eines Umgebungs-Maps

Um ein im Dialogfeld "Umgebung und Effekte" zugewiesenes Map zu bearbeiten oder zu ändern, müssen Sie den Material-Editor verwenden. Es gibt mehrere Methoden, um dies zu erreichen:

• Im kompakten Material-Editor:
  • Aktivieren Sie ein unbenutztes Musterfeld, klicken Sie auf (Material holen), und doppelklicken Sie dann in der Material-/Map-Übersicht Bereich Szenenmaterialien auf den Eintrag für das Umgebungs-Map.

    Das Map wird nun im Musterfeld angezeigt, und Sie können die Rollouts darunter zum Bearbeiten der Einstellungen verwenden.

  • Ziehen Sie die Map-Schaltfläche auf das Dialogfeld "Umgebung", und legen Sie sie auf ein unbenutztes Musterfeld. Wenn Sie von 3ds Max aufgefordert werden, geben Sie "Instanz" an. Andernfalls wirken sich im Material-Editor vorgenommene Änderungen nicht auf das Umgebungs-Map aus.
• Im erweiterten Material-Editor:
  • Ziehen Sie das Umgebungs-Map aus der Gruppe "Material-/Map-Übersicht" Bereich "Szenenmaterialien" in die aktive Ansicht. Wenn Sie von 3ds Max aufgefordert werden, geben Sie "Instanz" an. Andernfalls wirken sich an den Map-Einstellungen vorgenommene Änderungen nicht auf das Umgebungs-Map aus. Doppelklicken Sie auf den Knoten, um das Map einzublenden und seine Einstellungen im Parametereditor anzupassen.
  • Ziehen Sie die Map-Schaltfläche auf das Dialogfeld "Umgebung", und legen Sie sie auf der aktiven Ansicht ab. Wenn Sie von 3ds Max aufgefordert werden, geben Sie die "Instanz" an. Andernfalls wirken sich an den Map-Einstellungen vorgenommene Änderungen nicht auf das Umgebungs-Map aus. Doppelklicken Sie auf den Knoten, um das Map einzublenden und seine Einstellungen im Parametereditor anzupassen.

Anmerkung: Um festzulegen, ob der Renderer beim Erstellen des Alpha für das gerenderte Bild den Alpha-Kanal des Umgebungs-Maps verwenden soll, wählen Sie "Anpassen" "Einstellungen" "Rendern" und aktivieren danach im Bereich "Hintergrund" die Option "Umgebungsalpha verwenden". Wenn "Umgebungsalpha verwenden" deaktiviert ist (Vorgabe), erhält der Hintergrund ein Alpha von 0 (vollständige Transparenz). Wenn "Umgebungsalpha verwenden" aktiviert ist, wird das Alpha des entstehenden Bilds aus einer Kombination der Alpha-Werte der Szene und des Hintergrundbilds gebildet. Außerdem werden beim Schreiben in TGA-Dateien bei deaktivierter Option "Vormultipliziertes Alpha" durch Aktivieren der Option "Umgebungsalpha verwenden" fehlerhafte Ergebnisse vermieden. Beim Zusammensetzen in anderen Programmen wie beispielsweise Photoshop werden nur Hintergrundbilder mit Alpha-Kanälen und schwarzen Hintergründen unterstützt.
