Опция создания арматурных стержней (продольная арматура) применяется для железобетонного элемента конструкции. Опция доступна:
- в меню: Армирование > Армирование - продольное;
- из ленты: ASD - Железобетон > Определение арматуры > Армирование - продольное;
- на панели инструментов: Назначение - стержни > Армирование – продольное
; - командная строка: RBCR_DEF_BAR_BV.
При выборе команды по определению продольной арматуры открывается диалоговое окно для выбора формы продольной арматуры (примечание: при армировании диалоговое окно остается видимым на экране).

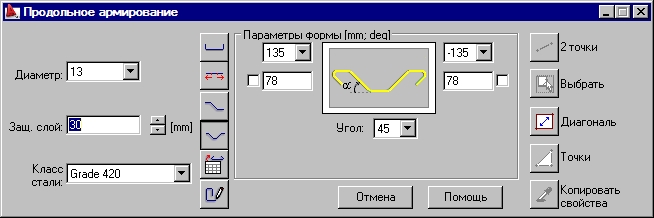

Диалоговое окно Продольное армирование может быть разделено на три части.
- Левая часть диалогового окна содержит основную информацию о диаметре арматуры, защитном слое и классе стали, принятых из параметров настройки.
- Средняя часть содержит символьные иконки с основными формами поперечной арматуры и позволяет выбрать ее тип; как только тип поперечной арматуры выбран, изменяется содержимое полей с параметрами формы арматуры. Прим.: Диаметр изгиба стержня, как указано в стандарте продольных стержней.
- Правая часть диалогового окна содержит несколько иконок, которые используются для выбора способа графического определения арматуры; при нажатии на иконку назначается способ создания контура арматуры. Прим.: Стержни могут создаваться только после того, как будкт выбрана одна из иконок.
Диалоговое окно открывает вид продольной арматуры по параметрам, принятым ранее.
Иконка
, расположенная в правом нижнем углу, используется для копирования параметров ранее созданной арматуры. Этот стандартный инструмент используется в большинстве диалоговых окон.
В рамках программы доступны следующие типы продольной арматуры:
-
прямой стержень; -
прямого стержень с анкером; -
изогнутый стержень - тип 1; -
изогнутый стержень - тип 2; -
стержень из базы данных;
стержень любой формы.
При выборе одной из форм арматуры открывается диалоговое окно Описание арматуры. Затем можно выбирать элементы армирования.
Арматурные стержни могут быть также созданы при помощи команд, доступных в программе.
