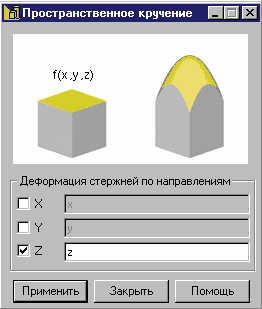

Эта опция используется для выполнения искривления объекта в соответствии с заданной формулой. Опция доступна при использовании одного из следующих методов:
- при выборе команды меню Редактирование > Редактирование объектов > Пространственное кручение;
- Щелкните
.
Параметр доступен для следующих типов конструкций: оболочка и объемная конструкция.
Модель искривления основа на данной арифметической формуле для оси общей системы координат. Такие формулы могут содержать разные виды функций (например, тригонометрические) и включать ссылки для обозначения общей системы координат (x, y и z). Например, искривление по оси Z общей системы координат может определяться как z+sin(5*x)+2*cos(y).
Список функций, наиболее часто применяемых для операций искривления объектов:
- умножение, деление, сложение, вычитание;
- тригонометрические функции (sin, cos, arcsin, arccos, tan, cot);
- максимум и минимум (max, min);
- квадратный корень (sqrt);
- абсолютное значение (abs);
- логарифмические функции (log, ln);
- логические операции (и, или);
- условные функции, например, (x>0,z+x^2,z+abs(x)), следовательно, если x > 0, тогда fz(x,y,z) = z+x^2, если x Ј 0, тогда fz(x,y,z) = z+|x|).
Ниже приведено несколько примеров операций по искривлению (слева показан первоначальный объект, справа — объект после выполнения операции пространственного кручения).

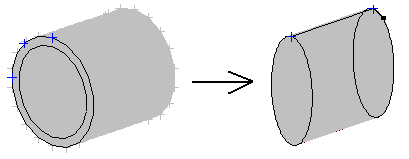

Пример 1
Цилиндр с радиусом основания равным 1,0 и высотой 1,0, центр основания которого находится в точке координат (0; 0; 0);
функция – в приведенном выше диалоговом окне активизирована опция X – f(x,y,z) = x/2.

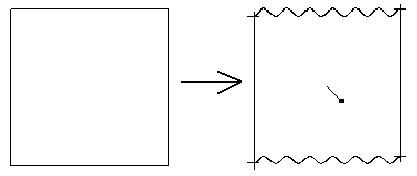

Пример 2
Квадрат, расположенный в плоскости XY с диагональными вершинами в точках с координатами (-1,-1) и (1,1);
функция - в данном диалоговом окне активизирована только опция Z – f(x,y,z) = z+(sin(20*x)+sin20*y))/20.
Пример 3
Куб с диагональными вершинами, расположенными в точках с координатами (-1,- 1, -1) и (1, 1, 1); центр куба находится в начале системы координат (0; 0; 0);
функция - в данном диалоговом окне активизирована Z – f(x,y,z) = piecewise(z>0,sin(20*x)/20,z).
