Изгиб объекта

Эта опция применяется для описания сгибания объекта вокруг заданной оси. Опция доступна при использовании одного из следующих методов:

• при выборе команды меню: Редактирование > Редактирование объектов > Сгибание;
• Щелкните .

Параметр доступен для следующих типов конструкций: оболочка и объемная конструкция.

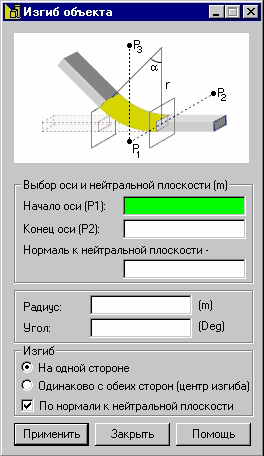

Если эта опция выбрана, то на экране отображается следующее диалоговое окно:

1. определить начало и конец оси (т. е. определить положение точек P1 и P2);
2. Определить положение точки P3. Другими словами, определить нормаль к нейтральной плоскости (плоскость, проходящая через точки P1 и P2 и перпендикулярная к заданному нормальному направлению); нейтральная плоскость определяет такую поверхность, где материал не сжат и не растянут во время сгибания; если угол положительный, то материал, расположенный выше оси (т. е. вдоль сегмента P1–P2), сжимается, в то время как материал, расположенный ниже оси, растягивается;
3. определить значения радиуса сгибания и угла изгиба;
4. определить тип сгибания:
   • сгибание на одной стороне;

     в этом случае нейтральная плоскость проходит через начальную область, подвергаемую сгибанию, (если операция выполнена, начальная область остается без изменения);

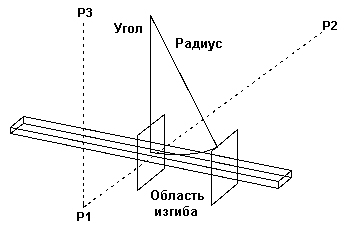

     для этого типа сгибания имеется опция Согласно нормали к нейтральной плоскости, которая определяет часть объекта (сторону), которая подвергается сгибанию; чертеж внизу иллюстрирует ситуацию, когда правая часть объекта подвергается сгибанию (согласно нормали к нейтральной плоскости):


   • то же на обеих сторонах (центральный изгиб) ;

     В этом случае нейтральная плоскость проходит через центр плоскости, которую необходимо согнуть. После операции, обе области и конец плоскости являются загнутыми. Для этого типа изгиба, в соответствии с нормалью к нейтральной плоскости параметр недоступен

5. нажмите кнопку "Применить".
