Эта опция используется для создания простых плоских или подобных твердому телу элементов путем вращения (в пространстве) ранее определенных двумерных объектов относительно выбранной оси. Опция доступна с помощью использования одного из следующих методов:
- из меню: Геометрия > Объекты > Вращение;
- из диалогового окна Операции/модификации путем нажатия на кнопку Вращение.
- Щелкните
.
Прим.: Опция доступна только для двух типов конструкции: плита и оболочка.
Чтобы выполнить операцию вращения ранее определенного двумерного объекта, пользователь должен определить некоторые параметры, а именно:
- Начало оси - координаты начала оси, вокруг которой будет вращаться объект. Точки начала и конца оси определяют параметры оси вращения. Координаты могут быть определены в виде текста - ввод значений с клавиатуры или графически, для чего необходимо поместить курсор в поле Начало оси и затем щелкнуть левой кнопкой мыши по выбранной точке в графическом окне просмотра;
- Конец оси - координаты конца оси, вокруг которой будет вращаться объект. Точки начала и конца оси определяют параметры оси вращения. Координаты могут быть определены путем вводя значений с клавиатуры или графически, для чего необходимо поместить курсор в поле Конец оси и затем щелкнуть левой кнопкой мыши по выбранной точке в графическом окне просмотра;
- Угол вращения - значение угла поворота объекта на который объект будет повернут;
- Число операций - число делений, требуемое для вращения объекта;
- Верх - верхняя часть объекта, создаваемая при вращении, если опция активна;
- Низ - нижняя часть объекта, создаваемая при вращении, если опция активна.
- Твердое тело - с включением этой опции во время вращения объекта создается объемная конструкция (сплошное твердое тело). Опция доступна для объемных конструкций.
- Масштаб - определяет коэффициент масштаба (значение по умолчанию равно 1, что означает, что масштабирование не применяется к объекту, подлежащему экструзии). Если значение масштаба больше 1,0, объект будет увеличен. Если значение масштаба меньше 1,0, объект будет уменьшен;
- Новый объект - когда эта опция выбрана, вращаемый объект получает новый номер.
Прим.: Если объект, для которого была выполнена операция Вращение нужно изменить, то необходимо учитывать, что параметры операции Вращение могут изменяться (например, координаты концов осей вращения). В таком случае рекомендуется проверить эти параметры и восстановить их первоначальное правильное значение.
Для вращения квадрата:
- определить двумерный объект, например, квадрат (смотрите рисунок ниже); определить координаты вершин: (0; 0; –6), (0; 0; 0), (6; 0; 0), (6; 0; –6);
- выбрать объект;

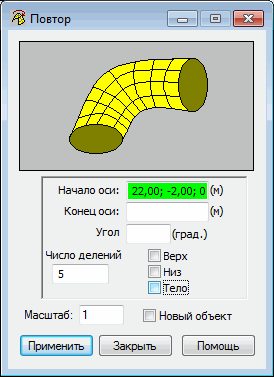

- открыть диалоговое окно Вращение;
- определить параметры вращения; определим следующие параметры для квадрата: начало оси (12; 0; 0), конец оси (12; 0; –6), угол вращения (-90), число делений: 10, опции верх и низ — неактивны, масштаб: 1,0 и опция "Новый объект" неактивна.

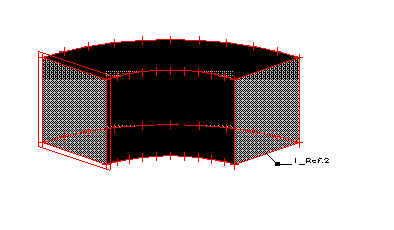

- нажать на клавишу Применить для выполнения операции для ранее определенного квадрата. В результате операции получаем объект, представленный на рисунке ниже.
