Эта опция используется для создания простых плоских или подобных твердому телу элементов, при помощи экструдирования ранее определенных двумерных объектов вдоль заданной полилинии. Эта опция доступна следующими способами:
- из меню по команде: Геометрия/Объект/Экструдировать вдоль полилинии;
- из диалогового окна Объекты: операции/модификации при нажатии на кнопку Вдоль полилинии (вначале должен быть выбран заданный объект);
- Щелкните
.
Опция "Выдавливание вдоль полининии" работает так же, как опция "Выдавливание", так как она является совокупностью нескольких операций выдавливания объекта, выполненных согласно определению полилинии.
Чтобы выполнить операцию экструдирования вдоль полилинии ранее определенного двумерного объекта, пользователь должен определить несколько параметров, а именно:
- ломаную линию (полилинии);
- масштаб - для отдельных компонентов полилинии (по умолчанию это значение равно 1, что означает, что масштабирование не применяется к объекту, подлежащему экструдированию). Если масштаб больше 1.0, объект увеличивается при экструдировании вдоль заданного сегмента полилинии. Если масштаб меньше 1.0, объект уменьшается при экструдировании вдоль заданного сегмента полилинии.
- число делений: поле редактирования позволяет пользователю определять число требуемых делений при выдавливании объекта;
- Верх — верхняя часть объекта, полученная в результате экструдирования при включении данного параметра;
- низ – самая низшая часть объекта, полученная в результате экструзии, она создается при активизации данной опции;
- Твердое тело: включив этот параметр, можно во время выдавливания объекта создать объемную конструкцию (твердое тело). Опция доступна для объемных конструкций.
- масштаб - для всей операции экструзии (по умолчанию он равен 1, что означает, что масштабирование не применяется к объекту, подлежащему экструдированию). Если значение масштаба больше 1,0, объект будет увеличен. Если значение масштаба меньше 1,0, объект будет уменьшен; Прим.: Если вводимое значение отличается от 1.0 , отношение основания к верхней части объекта будет равно вводимому значению для каждого сегмента полилинии. Другими словами, масштаб объекта будет пересчитываться для каждого сегмента полилинии.
- новый объект - при активизации этой опции объект, подлежащий экструдированию, получит новый номер.

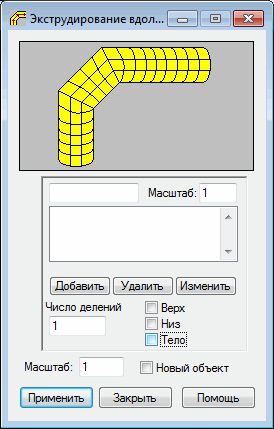

Полилинию можно определить графически (в последовательных точках полилинии) или текстуально (определяя координаты в последовательных точках полилинии). Последовательные точки полилинии вводятся в соответствующее поле редактирования диалогового окна "Выдавливание вдоль полилинии". Точки можно удалять или модифицировать (определив новые координаты точки и значение масштаба, затем нужно нажать на кнопку Изменить).
Чтобы выполнить операцию экструдирования объекта вдоль полилинии, необходимо:
- определить двумерный объект, например, прямоугольник (смотрите рисунок ниже), с координатами узлов: (-2,0,-2), (2,0,-2), (2,0,2), (-2,0,2);
- выбрать объект;
- Откройте диалоговое окно "Выдавливание вдоль полилинии";
- определить полилинию; пусть полилиния имеет параметры:
- (0; 0; 0) масштаб 1,0
- (0,10,0) масштаб 1.0
- (0,10,10) масштаб 2.0
- определить остальные параметры экструдирования. Давайте определим следующие параметры для данного прямоугольника: число делений - 10, опции верх и низ - неактивны, общий масштаб - 1.0, опция новый объект - неактивна.
- нажать на кнопку Применить, чтобы выполнить операцию экструдирования ранее определенного прямоугольника. В результате операции получаем объект, представленный на рисунке ниже.
