Экструдирование

Эта опция используется для создания простых плоских или подобных твердому телу элементов при помощи экструдирования ранее определенных двумерных объектов.

• Щелкните меню "Геометрия" > "Объекты" > "Выдавливание".
• Нажмите кнопку "Выдавливание" в диалоговом окне "Объекты: операции/модификации". (вначале должен быть выбран объект);
• Щелкните .

Прим.: Опция доступна только для двух типов конструкции: плита и оболочка.

Существуют два способа задания операции экструдирования двумерного объекта. Первый состоит в определении при помощи трех координат вектора, который определяет направление и длину экструдирования. Второй способ состоит в определении оси общей системы координат, вдоль которой объект будет экструдирован, и длины объекта, подлежащего экструзии.

Остальные параметры экструдирования для обоих способов:

поле редактирования позволяет пользователю определять число требуемых делений при экструдировании объекта;

Верх — верхняя часть объекта, полученная в результате экструдирования при включении данного параметра;

Низ — самая нижняя часть объекта, полученная в результате экструдирования, создается при активизации данной опции;

Твердое тело: включив этот параметр, можно во время выдавливания объекта создать объемную конструкцию (твердое тело). Опция доступна для объемных конструкций.

масштаб- поле редактирования, в котором пользователь определяет коэффициент масштаба (значение по умолчанию равно 1, что означает, что масштабирование не применяется к объекту, подлежащему экструдированию). Если значение масштаба больше 1,0, объект будет увеличен. Если значение масштаба меньше 1,0, объект будет уменьшен;

новый объект- при выборе данной опции объект, созданный при помощи экструдирования, получит новый номер.

Прим.: При изменении объекта, для которого была выполнена операция "Выдавливание вдоль полилинии", могут измениться также и параметры операции "Выдавливание вдоль полилинии" (например, параметры вектора выдавливания). В таком случае рекомендуется проверить эти параметры и восстановить их первоначальное правильное значение.

Чтобы выполнить выдавливание объекта через определение вектора, выполните следующие действия:

1. определить двумерный объект, например, прямоугольник; (см. рисунок ниже);

2. выбрать объект;

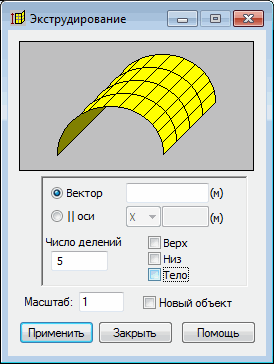

3. Откройте диалоговое окно "Выдавливание".
4. определить параметры экструдирования объекта. Допустим следующие параметры для данного прямоугольника: вектор экструдирования: (0; 10; 0), число делений: 10, параметры верх и низ - неактивен, масштаб: 0,5 и параметр нового объекта — "Неактивен".
5. Нажмите кнопку "Применить", чтобы выполнить выдавливание заданного прямоугольника. В результате операции получаем объект, представленный на рисунке ниже.
