Эта опция используется для описания зачистки граней поверхностей объекта. Опция зачистки поверхностей подгоняет форму поверхностей при помощи нескольких кривых. Результирующая поверхность является функцией двух переменных.
Опция доступна при использовании одного из следующих методов:
- выбирают команду меню Редактирование / Редактирование объекта / Зачистка передней поверхности;
- Щелкните
.
Параметр доступен для следующих типов конструкций: оболочка и объемная конструкция.

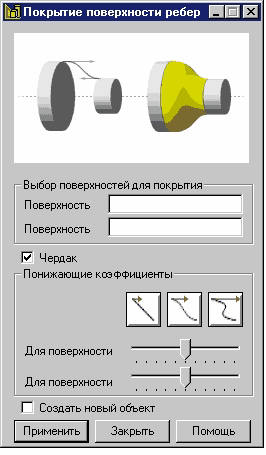

Если эта опция выбрана, то на экране отображается следующее диалоговое окно:
- в полях редактирования Поверхность 1 и Поверхность 2 выбрать или указать курсором мыши на графическом экране поверхности, поверхности, которые требуется зачистить;
- если активизируется опция Навес, необходимо определить значение коэффициентов среза для Поверхности 1 и Поверхности 2; значения этих коэффициентов определяют форму зачистки поверхности – чем больше значение этих коэффициентов, тем более гладкой становится часть поверхности, образующей переход от плоскости, тангенциальной к поверхностям, к плоскости зачищаемых объектов. Скользящие ползуны, находящиеся в этой части диалогового окна, позволяют выбирать значения коэффициентов среза для поверхности 1 и поверхности 2. Имеются три основные установки для значений коэффициента (коэффициент может принимать и промежуточные значения):
– малые значения коэффициента обеспечивают "кратчайший" переход между зачищаемыми объектами;
– для этого значения коэффициента переход между зачищаемыми объектами близок к оптимальному значению (достигается наибольший минимальный радиус кривизны поверхности на зачищаемом объекте);
– большие значения коэффициента дают протяженную поверхность перехода между зачищаемыми объектами.
- нажмите кнопку "Применить".
Если активна опция Создать новый объект и если операция по сдвигу объекта выполнена, то новому объекту присваивается новый номер.

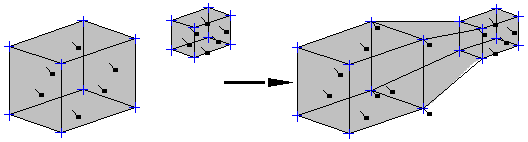

В качестве примера чертеж внизу демонстрирует объект после выполнения операции по зачистке граней поверхности.
