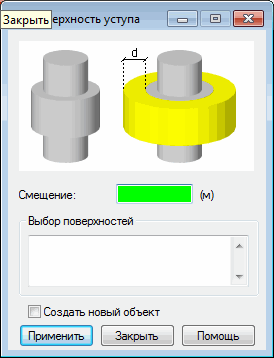

Это опция используется для изменения позиции поверхностей объекта.(сдвига). Применение опции приводит к сдвигу всей передней поверхности на указанную величину относительно первоначальной позиции поверхности. На схеме в диалоговом окне показываются результаты операции сдвига.
Опция доступна при использовании одного из следующих методов:
- Выберите меню Правка > Редактировать твердые тела и поверхности > Поверхность уступа.
- Щелкните
.
Параметр доступен для следующих типов конструкций: оболочка и объемная конструкция.
Для выполнения операции сдвига поверхностей объекта:
- В поле редактирования Сдвиг установить значение расстояния (сдвига), на которое будет перемещена поверхность. Отрицательное значение сдвига будет означать перемещение в направлении внутрь объекта.
- Выбрать поверхности (грани), которые должны быть сдвинуты.
- нажмите кнопку "Применить".
Если активна опция Создать новый объект и если операция по сдвигу объекта выполнена, то новому объекту присваивается новый номер.
