Эта опция применяется для задания растягивание объекта. Опция доступна при использовании одного из следующих методов:
- Выбирают команду меню Редактирование> Редактирование объектов > Растягивание.
- Щелкните
.
Параметр доступен для следующих типов конструкций: оболочка и объемная конструкция.
Для выполнения операции растягивания объекта пользователь должен:
- Выбрать объект (объекты), подлежащий растягиванию.

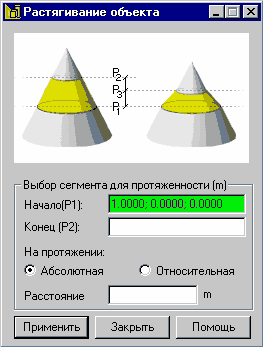

- Определить в указанном выше диалоговом окне координаты сегмента, подлежащего растягиванию. В полях редактирования Начало (P1) и Конец (P2) определить координаты точек, указывающих область объекта, которая растягивается. Эта область расположена между двумя плоскостями, перпендикулярными указанному сегменту, и проходит через начальную точку и конечную точку. За переделами этой области объекты не будут изменяться.
- Для этого существуют два способа:
- Абсолютный - пользователь определяет координаты точки P3, к которой должна быть перемещена точка P2.
- Относительный - задать масштабный коэффициент. Значение масштаба > 1 указывает на растягивание, значение < 1 указывает на уменьшение длины сегмента.
- нажмите кнопку "Применить".
