Estes parâmetros permitem especificar superfícies luminosas dentro do material Arco e desenho; por exemplo, um abajur translúcido.
-
Editor de material > Material arco e desenho > Implementação de irradiação (brilho)
Uma superfície com irradiação não projeta luz realmente, mas pode agir como uma fonte de luz indireta quando a Coleta final estiver ativada de modo a que tenha um impacto sobre a iluminação da cena na imagem renderizada.
A configuração ótima para superfícies com irradiação depende das condições de iluminação e efeitos desejados. Esta tabela fornece as configurações iniciais recomendadas para as luzes e as opções de brilho em diferentes circunstâncias:
| Objeto luz | Superfície irradiante | |||
| Afetar especular | Afetar difuso | Visível em reflexos | Ilumina com FG | |
| Luzes de área | Desativado | Ativado | Ativado | Desativado |
| Luzes pontuais | Ativado | Ativado | Desativado | Desativado |
| Objeto brilhante | não aplicável | não aplicável | Ativado | Ativado |

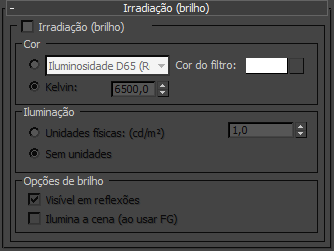

Interface
- Irradiação (brilho)
-
Quando ativado, o material é definido como irradiante e as demais configurações de implementação se tornam disponíveis. Padrão=desativado.
Grupo Cores
Para definir a cor da iluminação, selecione uma destas opções e ajuste seus parâmetros:
- Luz Selecione as especificações de lâmpada comum para aproximar a característica espectral da iluminação ao desejado.
- Kelvin Defina a cor da superfície irradiante ajustando o girador de temperatura da cor. A temperatura da cor é exibida em graus Kelvin.
- Filtro
- Utilize um filtro de cor para simular o efeito de um filtro de cor colocado sobre a superfície irradiante. Por exemplo, um filtro vermelho sobre uma fonte de luminosidade branca projeta luz vermelha. Defina a cor do filtro clicando na amostra de cor para exibir o Seletor de cores. Clique no botão de mapa para aplicar um mapa a este componente. Padrão=branco (RGB=255,255,255; HSV=0,0,255).
Grupo de luminosidade
Para definir o brilho da superfície iluminada, selecione uma opção e, em seguida, ajuste o parâmetro numérico:
- Unidades físicas Definem o brilho em candelas por metro quadrado. Este é um valor físico que leva em conta a escala física.
[girador de valor numérico] Quando as Unidades físicas são selecionadas, definem o brilho em cd/m 2 . Quando Sem unidade é selecionado, define brilho como um valor arbitrário.
- Sem unidade utiliza um valor numérico arbitrário para representar o brilho.
A tabela a seguir mostra alguns valores de luminosidade representativos do mundo real.
| Objeto | Brilho em cd/m 2 |
|---|---|
| Tela de televisão de tubo raio catódica (CRT) | 250 |
| Tela de televisão de diodo de cristal líquido (LCD) | 140 |
| Painel de diodo emissor de luz brilhante (LED) em um dispositivo eletrônico como um DVD Player | 100 |
| Lente fosca em frente a uma lâmpada de mesa | 10.000 (média) |
| Lente fosca em frente a uma lâmpada de halogênio doméstica | 10.000 (média) |
| Exterior de um abajur de cerâmica em um acessório decorativo | 1300 |
| Interior de um abajur de cerâmica em um acessório decorativo | 2500 |
| Lâmpada incandescente fosca dentro de um acessório decorativo | 210,000 |
| Céu nublado à tarde | 8,000 |
| Teto branco em um quarto bem iluminado pela luz do dia em um dia nublado, com orientação para o norte | 140 |
| Reflexo dum céu nublado em um piso de madeira envernizado | 875 |
| Asfalto escuro em uma tarde nublada, exteriores | 115 |
Grupo de Opções do brilho
- Visível em reflexos
- Quando ativado, a iluminação produzida pelas configurações aqui definidas aparecem como reflexos em outras superfícies. Quando desativado, o objeto ainda é refletido, mas a iluminação não.
- Ilumina a cena (quando FG estiver em uso)
- Quando ativado e a Coleta final estiver ativa, a superfície irradiante age como uma fonte de luz indireta e contribui para a iluminação da Coleta final na cena. Quando desativada, não tem efeito na Coleta final.

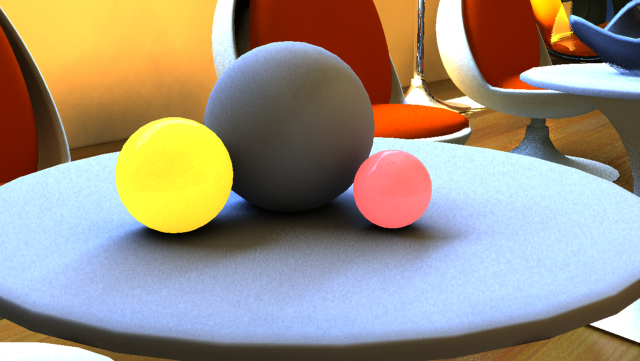

Esferas irradiantes que não iluminam a cena

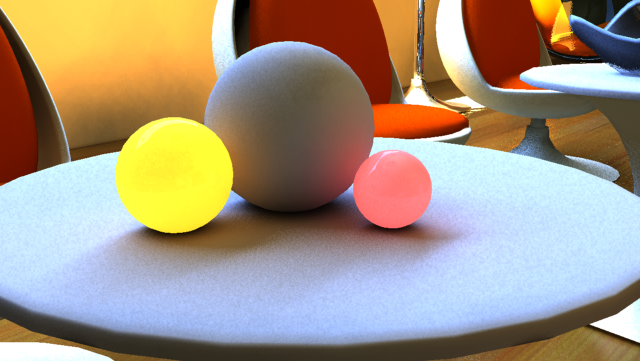

Esferas irradiantes que iluminam a cena
