Utilize o Site Designer para criar paredes de retenção e paredes independentes em um projeto de terreno.

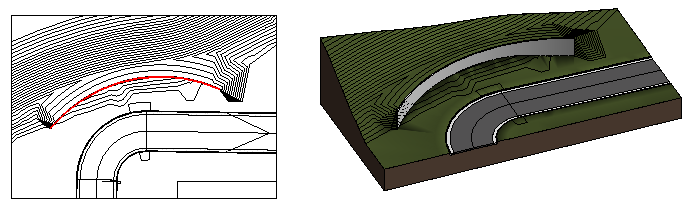

Uma parede de retenção é um elemento estrutural sólido que contém solo em um lado e é independente dos outros. As paredes de retenção ajudam a acomodar as alterações na declividade em uma paisagem com topografia irregular. Eles frequentemente permitem cortes mais acentuados da inclinação para produzir mais espaço utilizável em lote de morro com corte e aterro.
Além disso, para a criação de paredes de retenção, também é possível utilizar o Site Designer para criar paredes de paisagismo que sejam independentes.
Paredes de retenção: o Revit ou Site Designer?
É possível criar paredes de retenção usando o Revit ou o Site Designer.
- Paredes de retenção com base no Revit: uma parede de retenção com base no Revit é uma parede estrutural que usa o tipo Parede básica: Retenção ou similar. Quando você usar esta parede como parte de um projeto de construção, a parede será compatível com a construção. No entanto, a superfície topográfica não é alterada para acomodar a parede de retenção. É necessário alterar manualmente a superfície topográfica no lado da terra da parede. Utilize uma parede de retenção com base no Revit quando ela for parte integral da construção.
- Paredes de retenção com base no Site Designer: estas paredes não fazem parte da própria construção. Em vez disso, elas fazem parte do ambiente para o projeto do terreno. Utilize o Site Designer para criar paredes de retenção onde você deseja manter a terra e para permitir que o Site Designer ajuste a superfície circundante. Ou utilize as paredes de retenção com base no Site Designer para criar paredes independentes como parte do ambiente.
Criar paredes de retenção
Ao usar o Site Designer para criar paredes de retenção, considere as seguintes diretrizes:
- Famílias de parede de retenção. As famílias especiais do Site Designer para paredes de retenção definem a largura, a altura e o material da parede; a profundidade de sua base e sub-base; se a parede projeta inclinações com amarrações de corte e aterro da parte traseira da parede na superfície topográfica proposta; e parâmetros adicionais relativos à inclinação. Consulte Carregar famílias para o Site Designer.
- Linhas hospedeiras. Antes de criar uma parede de retenção, utilize a ferramenta Linha de modelo ou Linha de detalhe para criar as linhas hospedeiras para a parede. A linha hospedeira representa a linha de centro de uma parede.
- Crie paredes. Para criar uma parede de retenção, utilize a ferramenta Locate Retaining Wall (Localizar a parede de retenção) e siga o fluxo de trabalho geral em Criar elementos de terreno.
Quando o Site Designer cria a parede, ele atualiza a superfície topográfica e coloca a parede.
- Selecione o lado para a declividade. Se o tipo de parede de retenção selecionado define os parâmetros de projeção da inclinação, após selecionar a linha hospedeira da parede, clique em um lado da linha para indicar que a inclinação irá ocorrer naquele lado da parede.

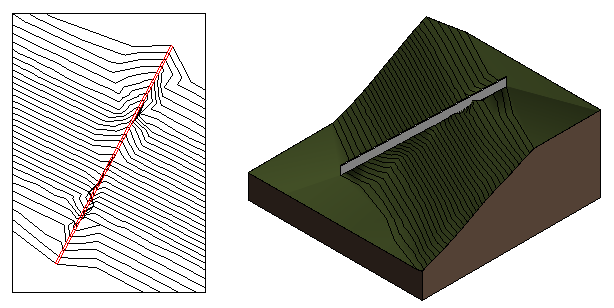

- Paredes independentes. Para criar uma parede de paisagismo que segue o terreno, utilize um tipo de parede de retenção cujo parâmetro Slope Projection (Projeção da inclinação) esteja definido como No (Não).
- Quantidades. Utilize a ferramenta Report (Relatório) do Site Designer para obter as quantidades de materiais de base e sub-base, assim como a área bruta da superfície e volume bruto de paredes de retenção. Utilize as tabelas do Revit para obter o total de corte e aterro para o terreno proposto.
Ao criar uma parede de retenção, o Site Designer faz o seguinte:
- Calcula a elevação de pontos na linha hospedeira.
- Coloca a parede.
- Projeta as inclinações de corte e de aterro para a amarração do topo e da parte de trás da parede até a superfície topográfica.
- Atualiza a superfície topográfica proposta para refletir a parede e as novas inclinações.
