Utilize o Site Designer para criar meios-fios do estacionamento e as ilhas em um projeto de terreno.
Criar meio-fio
Ao criar meios-fios, considere as seguintes diretrizes:
- Meios-fios da rua. Para criar o meio-fio para uma rua, crie uma rua (usando a ferramenta Locate Street - Localizar rua) e escolha uma família de ruas que inclui meios-fios.
- Meios-fios de estacionamento. Para criar um meio-fio em torno de um estacionamento, primeiro crie o estacionamento. A seguir, use a ferramenta Locate Curb (Localizar meio-fio) para criar o meio-fio.
- Famílias de meio-fio. Famílias especiais do Site Designer para meio-fio definem a largura e a altura do meio-fio, a largura e altura da sarjeta, material e as configurações de projeção da inclinação. Consulte Carregar famílias para o Site Designer.
- Linhas de hospedeiro. Antes de criar o meio-fio, utilize a ferramenta Linha de modelo ou Linha de detalhe para criar linhas hospedeiras para o meio-fio. A linha hospedeira para um meio-fio representa a face do meio-fio.
- Crie meios-fios. Para criar meios-fios que não sejam para ruas, utilize a ferramenta Locate Curb (Localizar meio-fio) e siga o fluxo de trabalho geral em Criar elementos de terreno. Quando o Site Designer cria o meio-fio, ele atualiza a superfície topográfica associada e coloca o meio-fio.
- Sarjetas. As famílias de meio-fio podem incluir calhas associadas. Ao criar um meio fio, selecione uma família de meio-fio que define os parâmetros da sarjeta.
- Selecione o lado para face do meio fio. Ao criar um meio-fio independente (não um meio-fio que circunda um estacionamento ou uma ilha de estacionamento), depois de selecionar a linha hospedeira, a barra de status solicita que você “Selecione lado para a face do meio-fio”. Clique na vista perto da linha hospedeira do meio-fio de hospedeiro no lado da linha onde o meio-fio deve facear.
- Toposurface association (Associação da superfície topográfica). Após você selecionar a linha hospedeira do meio-fio (e selecionar um lado para a face do meio-fio), a caixa de diálogo Toposurface Association (Associação da superfície topográfica). Esta caixa de diálogo exibe uma lista de todas as superfícies topográficas no modelo, incluindo a superfície topográfica existente, a superfície topográfica proposta, estacionamentos e outros elementos do terreno já adicionadas ao modelo. Os meios-fios sempre seguem suas superfícies topográficas associadas. Se a superfície topográfica for alterada, seus meios-fios são automaticamente atualizados de acordo. Selecione a superfície topográfica com a qual deseja associar o meio fio.
- Para uma ilha de estacionamento, selecione a superfície topográfica do estacionamento.
- Para um meio-fio em torno de um estacionamento, selecione a superfície topográfica proposta.
- Para um meio-fio independente, selecione a superfície topográfica proposta ou outro elemento do terreno que ele deve seguir.
- Unir meios-fios. O software não fornece uma ferramenta para unir um meio-fio do estacionamento com um meio-fio da rua.
- Quantidades. Utilize a ferramenta Report (Relatório) do Site Designer para obter as quantidades de materiais de base e sub-base. Utilize as tabelas do Revit para obter as quantidades do pavimento, assim como o total de corte e aterro.
Ao criar um meio-fio, o Site Designer faz o seguinte:
- Calcula a elevação de pontos na linha hospedeira do meio-fio.
- Determina a caixa de seção da rua.
- Projeta as inclinações para a amarração com a superfície topográfica base.
- Cria uma nova superfície topográfica proposta.
- Cria um meio-fio que segue a linha hospedeira e ajusta as alterações da elevação do terreno.
Ilhas de estacionamento
Para uma ilha de estacionamento, crie um meio fio que utiliza um ciclo fechado para a sua linha hospedeira. Ao gerar a ilha, o Site Designer adiciona um aterro ou uma superfície topográfica de capeamento.

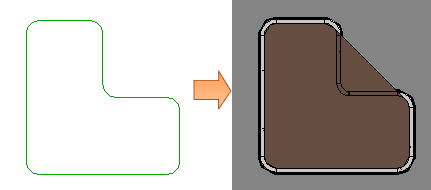

Se o contorno fechado para uma ilha de estacionamento incluir uma forma côncava ou um canto interno, podem ocorrer resultados inesperados quando o Site Designer tentar preencher a forma côncava com a superfície topográfica.

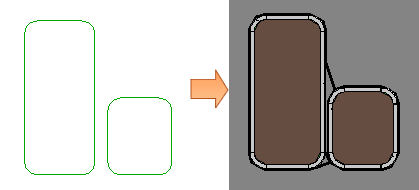

Neste caso, tente criar 2 contornos fechados para aproximar a forma desejada da ilha. Na planta de engenharia civil, o engenheiro pode efetuar o ajuste fino e esclarecer estes detalhes para atingir a intenção do projeto.
