Sobre as ruas e calçadas

Utilize o Site Designer para criar ruas e calçadas em um projeto de terreno.

A maioria das ruas e calçadas são criadas usando a opção Relative to Toposurface (Relativo à superfície), ao invés de Constant Elevation (Elevação constante). Quando você criar ruas e calçadas, o Site Designer atualiza a superfície topográfica com a inclinação da rua ou calçada unidas na superfície topográfica proposta. Também cria e coloca novas ruas e calçadas no modelo, de modo que você pode visualizá-las.

Famílias especiais do Site Designer para ruas permitem controlar o número de pistas, inclinações cruzadas, posicionamento do meio-fio e sarjeta, zonas de desmarcação de boulevard, materiais e configurações de projeção de inclinação. As famílias de calçadas permitem controlar a largura, profundidade, material da calçada e as configurações de projeção da inclinação.

Utilize a ferramenta Report (Relatório) do Site Designer para obter as quantidades de materiais de base e sub-base. Utilize as tabela do Revit para obter quantidades de pavimento, meio-fio e sarjetas, assim como o total de corte e aterro.

Interseções

Ao desenhar linhas hospedeiras para a intersecção de ruas ou calçadas, assegure-se de que as linhas se conectam no ponto onde as linhas de centro farão a intersecção. Esta prática assegura que o Site Designer detecte corretamente as intersecções.

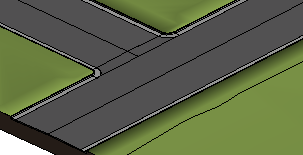

Quando você colocar a primeira rua, o Site Designer adiciona sarjetas e meio-fio ao longo de toda a rua, conforme definido por sua família. Quando você adicionar uma rua que efetua a intersecção com o primeira, o Site Designer detecta a intersecção e solicita que você especifique o raio da conexão. Em seguida, ele ajusta a superfície topográfica, os meios-fios e sarjetas como apropriado para as duas ruas.

Este processo pode levar algum tempo para ser concluído porque o software deve ajustar a superfície topográfica e regenerar a rua original e a nova rua.

Nota: Se você efetuar alterações com base na instância original da rua ou calçada, como a definição de seu material, essas alterações serão perdidas quando o programa gerar novamente o elemento para criar a intersecção. Para evitar este problema, modifique a família do Site Designer com as alterações desejadas em vez de modificar a instância. Para modificar uma família do Site Designer, use o Site Designer Family Manager (Gerenciador de família).

Calçadas para ruas

Apesar de que as famílias possam incluir sarjetas e meios-fios associados que seguem a rua, elas não incluem calçadas. Adicione as calçadas separadamente, utilizando a ferramenta Locate Sidewalk (Localizar a calçada).

Se você desejar que uma calçada siga uma rua, utilize a opção "Create A Copy" (Criar uma cópia) ao criar a rua. Esta opção mantém a linha hospedeira para a rua, tornando-a disponível para referência no modelo. Ao criar a linha hospedeira para uma calçada, você pode fazer referência a linha hospedeira da rua, aplicando um deslocamento para a mesma.

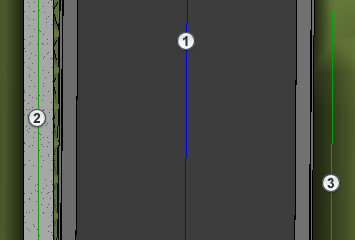

Por exemplo, a imagem a seguir mostra

• a linha de hospedeiro da rua
• a linha de hospedeiro da calçada, que foi deslocada a partir da linha de hospedeiro da rua
• uma linha de um hospedeiro para outra calçada, que ainda não foi inserida
