Utilize o Site Designer para criar o estacionamento em um projeto de terreno.
Vídeo: Criar um estacionamento

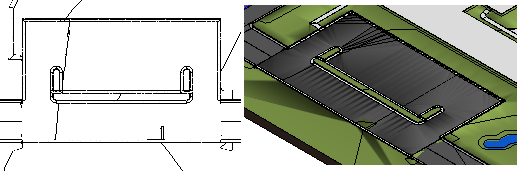

Criar o estacionamento
Ao usar o Site Designer para criar estacionamentos, considere as seguintes diretrizes:
- Famílias de estacionamento. Famílias especiais do Site Designer para estacionamento definem a profundidade e material do pavimento e a profundidade da base e sub-base. Consulte Carregar famílias para o Site Designer.
- Linhas de hospedeiro. Antes de criar um estacionamento, utilize a ferramenta Linha de modelo ou Linha de detalhe para criar um contorno fechado para sua linha hospedeira. A linha hospedeira representa o perímetro do estacionamento.
Nota: As splines do Revit não são suportadas.
- Crie estacionamentos. Utilize a ferramenta Locate Parking Lot (Localizar estacionamento) e siga o fluxo de trabalho geral em Criar elementos de terreno.
- Meios-fios Para criar um meio-fio em torno de um estacionamento, primeiro crie o estacionamento. A seguir, use a ferramenta Locate Curb (Localizar meio-fio) para criar o meio-fio.
- Ilhas. Primeiro crie o estacionamento. A seguir, utilize a ferramenta Locate Curb (Localizar meio-fio) para criar contornos fechados dentro do perímetro do estacionamento. Ao gerar a ilha, o Site Designer adiciona um aterro ou uma superfície topográfica de capeamento. Consulte Sobre os meios-fios.
- Declividades. Após adicionar um estacionamento, modifique-o para adicionar ou alterar sua declividade, bacias coletoras e planos de declividade.
- Quantidades. Utilize a ferramenta Report (Relatório) do Site Designer para obter as quantidades de materiais de base e sub-base, assim como a área bruta da superfície e volume bruto de estacionamento. Utilize as tabelas do Revit para obter o total de corte e aterro para o terreno proposto.
Ao criar um estacionamento, o Site Designer faz o seguinte:
- Atualiza a superfície topográfica, cortando a profundidade da superfície do pavimento nela mesma.
- Insere uma nova superfície topográfica de estacionamento.
- Atribui o material do estacionamento com base na família selecionada.
Linhas obrigatórias

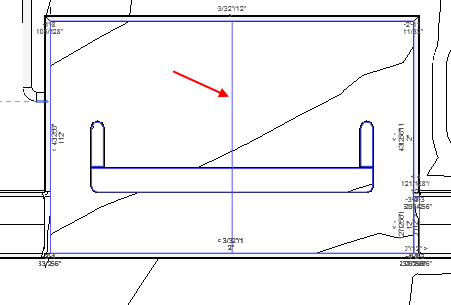

Após criar um estacionamento, utilize a ferramenta Modify Parking Lot (Modificar estacionamento) para acessar a ferramenta Add Breakline (Adicionar linha obrigatória). Utilize linhas obrigatórias para criar quebras na superfície do estacionamento para ajudar a definir os pontos altos e baixos, os planos de nivelamento e as áreas de bacia coletora. Você pode adicionar linhas obrigatórias em uma elevação relativa da superfície do estacionamento em uma elevação constante ou por declividade.
