В этом уроке мы будем имитировать распределение потока воздуха через коллектор с тремя выходными портами.

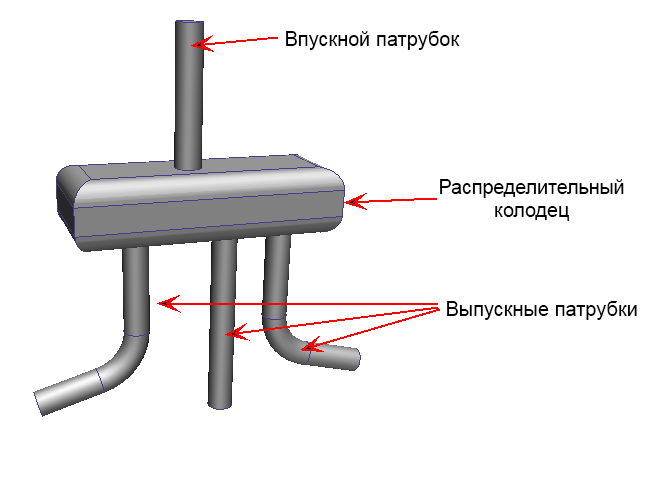

Геометрия состоит из трех впускной трубы, трех выходных труб и распределительного колодца:
Наша цель заключается в том, чтобы понять последствия удаления одного из выходного отверстия. После запуска начального сценария, мы копируем проект, удаляем среднюю выходную трубу из модели САПР, и сравниваем полученное распределение потока с исходным проектом.
Мы используем Центр просмотра проекта для визуализации эффектов удаления выхода.
Ключевые темы
- Несжимаемый поток без теплопередачи
- Использование меню правой кнопкой мыши
- Используйте диалоговые окна быстрого редактирования
- Создание копии проекта
- Изменение геометрии и обновление проекта
- Работа с потерянными настройками
- Захват сводных изображений
- Сравнение результатов в Центре просмотра проекта
