Utilizzare Site Designer per creare muri di sostegno e muri isolati nella progettazione di un cantiere.

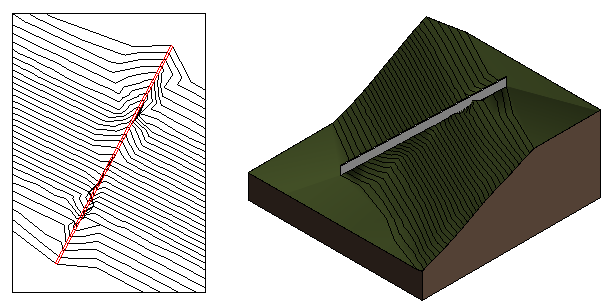

Un muro di sostegno è un elemento di costruzione strutturale che sorregge il terreno su un lato ed è indipendente sull'altro. I muri di sostegno aiutano a consentire le modifiche apportate alla pendenza in un paesaggio con topografia irregolare. Spesso consentono tagli maggiormente pendenti di un'inclinazione per generare più spazio utile in un lotto collinare di scavo e riporto.
Oltre alla creazione di muri di sostegno, è anche possibile utilizzare Site Designer per creare muri di paesaggio indipendenti.
Muri di sostegno: Revit o Site Designer?
È possibile creare muri di sostegno con Revit o Site Designer.
- RevitRevit: un muro di sostegno basato su Revit è un muro strutturale che utilizza il tipo Muro di base: Retaining o simili. Quando si utilizza questo muro nell'ambito di un progetto edile, il muro supporta l'edificio. Tuttavia, la superficie topografica non viene modificata per riflettere il muro di sostegno. È necessario modificare manualmente la superficie topografica sul lato del terreno del muro. Utilizzare un muro di sostegno basato su Revit quando è integrato nell'edificio.

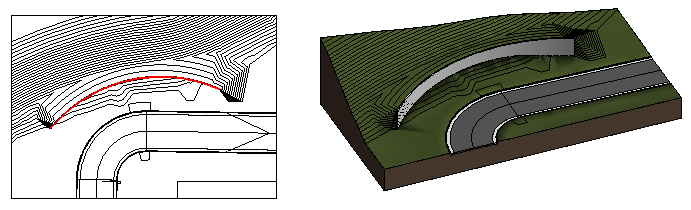

- Site Designer Site Designer: questi muri non fanno parte dell'edificio stesso. Sono invece parte della costruzione per la progettazione di un cantiere. Utilizzare Site Designer per creare muri di sostegno nel punto in cui si desidera contenere il terreno e per consentire a Site Designer di regolare la superficie topografica circostante. Oppure utilizzare i muri di sostegno basati su Site Designer per creare muri isolati nell'ambito della costruzione.
Creazione di muri di sostegno
Durante l'utilizzo di Site Designer per la creazione di muri di sostegno, prendere in considerazione le seguenti linee guida:
- Famiglie di muri di sostegno. Le famiglie di muri di sostegno Site Designer speciali definiscono la larghezza, l'altezza e il materiale del muro; la profondità della relativa base e sottobase; se il muro proietta le pendenze di raccordo di sterro e riporto dal retro del muro alla superficie topografica proposta; e i parametri aggiuntivi relativi alle pendenze. Visualizzare Caricamento di famiglie per Site Designer.
- Linee host. Prima della creazione di un muro di sostegno, utilizzare lo strumento Linea modello o Linea di dettaglio per creare linee host del muro. Tale linea host rappresenta la linea d'asse di un muro.
- Creazione di muri. Per creare un muro di sostegno, utilizzare lo strumento Locate Retaining Wall (Posiziona muro di sostegno) e seguire il flusso di lavoro generale in Creazione di elementi del cantiere.
Quando Site Designer crea il muro, aggiorna la superficie topografica e posiziona il muro.
- Selezione del lato per la pendenza. Se il tipo di muro di sostegno selezionato definisce i parametri di proiezione dell'inclinazione, dopo aver selezionato la linea host del muro, fare clic su un lato della linea per indicare che l'inclinazione verrà eseguita sul lato del muro.
- Muri isolati. Per creare un muro di paesaggio che segue il terreno, utilizzare un tipo di muro di sostegno con il parametro di proiezione dell'inclinazione impostato su No.
- Quantità. Utilizzare lo strumento di rapporto Site Designer per ottenere le quantità di materiali di base e sottobase, nonché l'area complessiva della superficie e il volume complessivo dei muri di sostegno. Utilizzare abachi di Revit per ottenere lo scavo e il riporto totali per il sito proposto.
Durante la creazione di un muro di sostegno, Site Designer effettua le seguenti operazioni:
- Consente di calcolare la quota altimetrica dei punti sulla linea host.
- Consente di posizionare il muro.
- Consente di proiettare pendenze in scavo e pendenze in riporto da collegare dalla parte superiore e posteriore del muro alla superficie topografica.
- Consente di aggiornare la superficie topografica proposta per riflettere il muro e le nuove pendenze.
