Utilizzare Site Designer per creare aree di parcheggio nella progettazione di un cantiere.
Video: creazione di un'area di parcheggio
Creazione di aree di parcheggio
Durante l'utilizzo di Site Designer per creare aree di parcheggio, prendere in considerazione le seguenti linee guida:
- Famiglie di area di parcheggio. Speciali famiglie di Site Designer per le aree di parcheggio definiscono il materiale e la profondità della pavimentazione, oltre alla profondità di base e sottobase. Visualizzare Caricamento di famiglie per Site Designer.
- Linee host. Prima di creare un'area di parcheggio, utilizzare lo strumento Linea modello o Linea di dettaglio per creare un circuito chiuso per la relativa linea host. Tale linea host rappresenta il perimetro dell'area di parcheggio.
Nota: Le spline di Revit non sono supportate.
- Creazione di aree di parcheggio. Utilizzare lo strumento Locate Parking Lot (Posiziona area di parcheggio) e seguire il flusso di lavoro generale in Creazione di elementi del cantiere.
- Cordoli. Per creare un cordolo intorno ad un parcheggio, creare prima quest'ultimo. Quindi, utilizzare lo strumento Locate Curb (Posiziona cordolo) per creare il cordolo.
- Isole. Creare come prima cosa l'area di parcheggio. Quindi, utilizzare lo strumento Locate Curb (Posiziona cordolo) per creare cordoli a circuito chiuso all'interno del perimetro dell'area di parcheggio. Durante la generazione dell'isola, Site Designer aggiunge una superficie topografica di chiusura o riempimento. Vedere Informazioni sui cordoli.
- Pendenze. Dopo aver aggiunto un'area di parcheggio, modificarla per aggiungere o modificare pendenza, bacini di raccolta e piani di pendenza relativi.
- Quantità. Utilizzare lo strumento di rapporto di Site Designer per ottenere le quantità dei materiali di base e sottobase, nonché l'area della superficie complessiva e il volume complessivo delle aree di parcheggio. Utilizzare abachi di Revit per ottenere lo scavo e il riporto totali per il sito proposto.

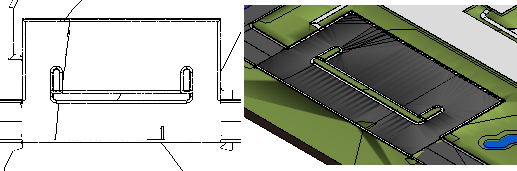

Durante la creazione di un'area di parcheggio, Site Designer effettua le seguenti operazioni:
- Aggiorna la superficie topografica, tagliandovi la profondità della superficie della pavimentazione.
- Inserisce una nuova superficie topografica dell'area di parcheggio.
- Assegna il materiale dell'area di parcheggio sulla base della famiglia selezionata.
Linee di discontinuità

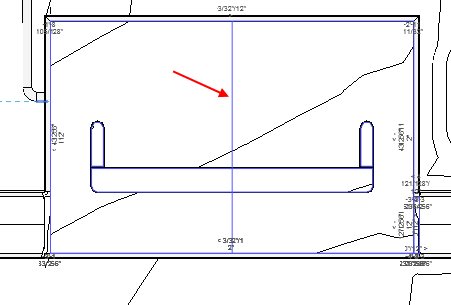

Dopo la creazione di un'area di parcheggio, utilizzare lo strumento Modify Parking Lot (Modifica area di parcheggio) per accedere allo strumento Add Breakline (Aggiungi linea di discontinuità). Utilizzare le linee di discontinuità per creare interruzioni sulla superficie dell'area di parcheggio per consentire la definizione di punti elevati o ribassati, piani di pendenza e bacini di raccolta. È possibile aggiungere linee di discontinuità ad una quota altimetrica relativa dalla superficie dell'area di parcheggio corrente, ad una quota altimetrica costante o in base alla pendenza.
