Utilizzare Site Designer per creare isole e cordoli di parcheggio nella progettazione di un cantiere.
Creazione di cordoli
Durante la creazione di cordoli, prendere in considerazione le seguenti linee guida:
- Cordoli di una strada. Per creare i cordoli di una strada, creare una strada (mediante lo strumento Locate Street (Posiziona via)) e scegliere una famiglia che includa i cordoli.
- Cordoli delle aree di parcheggio. Per creare un cordolo intorno ad un parcheggio, creare prima quest'ultimo. Quindi, utilizzare lo strumento Locate Curb (Posiziona cordolo) per creare il cordolo.
- Famiglie di cordoli. Famiglie speciali di Site Designer per cordoli definiscono altezza e larghezza del cordolo, altezza e larghezza di grondaie, materiali e impostazioni della proiezione dell'inclinazione. Visualizzare Caricamento di famiglie per Site Designer.
- Linee host. Prima della creazione di cordoli, utilizzare lo strumento Linea modello o Linea di dettaglio per creare linee host del cordolo. La linea host di un cordolo rappresenta la superficie del cordolo.
- Creazione di cordoli. Per creare cordoli non assegnati a strade, utilizzare lo strumento Locate Curb (Posiziona cordolo) e seguire il flusso di lavoro generale in Creazione di elementi del cantiere. Quando Site Designer crea il cordolo, aggiorna la superficie topografica associata e inserisce il cordolo.
- Grondaie. Le famiglie di cordoli possono includere grondaie associate. Durante la creazione di un cordolo, selezionare una famiglia di cordoli che definisce i parametri delle grondaie.
- Selezione del lato per la superficie del cordolo. Durante la creazione di un cordolo indipendente (non un cordolo che circonda un parcheggio o un'isola di parcheggio), dopo aver selezionato la linea host cordolo, la barra di stato richiede di selezionare il lato per la superficie del cordolo. Fare clic nella vista in prossimità della linea host del cordolo sul lato della linea verso cui dovrebbe indirizzarsi il cordolo.
- Associazione della superficie topografica. Dopo aver selezionato la linea host del cordolo (e scelto un lato per la superficie del cordolo), viene visualizzata la finestra di dialogo Toposurface Association (Associazione della superficie topografica). Questa finestra di dialogo elenca tutte le superfici topografiche nel modello, compresa la superficie topografica esistente, la superficie topografica proposta, le aree di parcheggio e altri elementi del cantiere già aggiunti al modello. I cordoli seguono sempre le rispettive superfici topografiche associate. Se la superficie topografica viene modificata, i relativi cordoli vengono automaticamente aggiornati di conseguenza. Selezionare la superficie topografica a cui si desidera associare il cordolo.
- Per un'isola di parcheggio, selezionare la superficie topografica del parcheggio.
- Per un cordolo intorno ad un parcheggio, selezionare la superficie topografica proposta.
- Per un cordolo indipendente, selezionare la superficie topografica proposta o un altro elemento del cantiere che dovrebbe seguire.
- Unione di cordoli. Il software non fornisce uno strumento per unire un cordolo di parcheggio ad un cordolo della strada.
- Quantità. Utilizzare lo strumento di rapporto Site Designer per ottenere le quantità dei materiali di base e di sottobase. Utilizzare gli abachi di Revit per ottenere le quantità per pavimentazione, oltre a scavo e riporto totali.
Durante la creazione di un cordolo, Site Designer effettua le seguenti operazioni:
- Consente di calcolare la quota altimetrica dei punti sulla linea host del cordolo.
- Consente di determinare il riquadro di sezione della strada.
- Consente di proiettare le inclinazioni da collegare alla superficie topografica di base.
- Consente di creare una nuova superficie topografica proposta.
- Consente di creare cordolo che segue la linea host e si adatta alle modifiche della quota altimetrica del terreno.
Isole di parcheggio
Per un'isola di parcheggio, creare un cordolo che utilizza un circuito chiuso per la relativa linea host. Durante la generazione dell'isola, Site Designer aggiunge una superficie topografica di chiusura o riempimento.

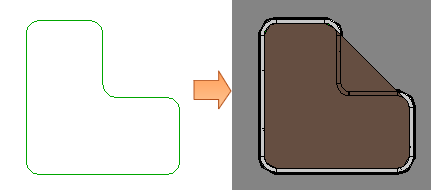

Se il circuito chiuso di un'isola di parcheggio include una forma concava o un angolo interno, potrebbero verificarsi risultati imprevisti quando Site Designer cerca di riempire la forma concava con la superficie topografica.

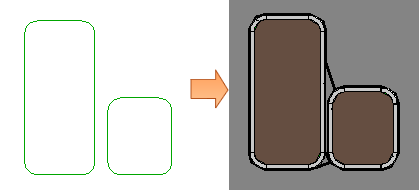

In questo caso, provare a creare due circuiti chiusi per approssimare la forma desiderata dell'isola. Nella pianta di ingegneria civile, l'ingegnere può perfezionare e chiarire questi dettagli per ottenere l'intento di progettazione.
