Prima di utilizzare Site Designer, scoprire le sue differenze rispetto a Revit.
Superfici topografiche

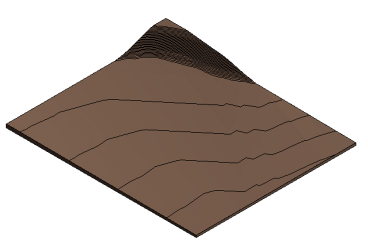

La superficie topografica costituisce la base di tutto il lavoro in Site Designer.
Prima di utilizzare Site Designer per creare elementi di planimetria, creare (o importare) una superficie topografica nel modello di Revit. Quindi utilizzare lo strumento Site Designer per creare una copia della superficie topografica originale. La copia diventa la superficie topografica proposta, ovvero quella gestita da Site Designer.
La superficie topografica originale rimane nel modello di Revit con la relativa proprietà Fase di creazione impostata su Esistente. La superficie topografica proposta ha la relativa proprietà Fase di creazione impostata su Nuova costruzione. Per controllare la superficie topografica visualizzata nella pianta del sito e in altre viste, modificare la proprietà della vista Filtro delle fasi. Vedere Creazione di una superficie topografica per Site Designer.
Creazione di elementi del cantiere
Site Designer utilizza un gruppo di famiglie personalizzate per creare gli elementi del cantiere. Queste famiglie definiscono i parametri e le caratteristiche specifici per gli elementi del cantiere.
Per creare un elemento del cantiere (ad esempio berma, strada o cordolo), creare una linea o un circuito chiuso che definisce la struttura o il telaio dell'elemento (la linea host). Ad esempio, per creare una strada, è possibile disegnarne la linea d'asse. Quindi Site Designer consente di aggiungere quota e definizione alla linea host, trasformandola nell'intero elemento del cantiere. Site Designer apporta inoltre le modifiche corrispondenti alla superficie topografica, se necessario.
| Disegnare le linee host per gli elementi del cantiere. | Site Designer trasforma le linee in elementi del cantiere e aggiorna la superficie topografica. |
|
|
Per disegnare una linea host per un elemento del cantiere, utilizzare gli strumenti Linea modello o Linea di dettaglio di Revit. Quindi, utilizzare lo strumento Site Designer per trasformare la linea host nell'elemento del cantiere.
Modifica degli elementi del cantiere
Il flusso di lavoro per modificare gli elementi con Site Designer è diverso dal flusso di lavoro tipico in Revit. Vedere Modifica degli elementi del cantiere.
Eliminazione degli elementi del cantiere
Per eliminare un elemento del cantiere creato utilizzando Site Designer, seguire il flusso di lavoro per la modifica degli elementi del cantiere e, nella finestra di dialogo Modify (Modifica), fare clic su Delete (Elimina).
Se si tenta di eliminare un elemento del cantiere selezionandolo e premendo il tasto CANC (o facendo clic con il pulsante destro del mouse e selezionando Elimina), la superficie topografica e altri elementi correlati non verranno aggiornati di conseguenza.
Modifica di famiglie di Site Designer
Le famiglie utilizzate da Site Designer sono famiglie di Revit, memorizzate in file RFA.
