Neue Funktionen in Autodesk Civil 3D 2019.2

Das Autodesk® Civil 3D® 2019.2 Update bietet die folgenden neuen Funktionen und Verbesserungen.

Aktualisierungen für effizientere Entwürfe

• Erstellen, bearbeiten und exportieren Sie Bahnsteigkanten. Verwenden Sie den Befehl Bahnsteigkante erstellen, um eine Elementkante zu erstellen, die von einer Achsenmittellinie versetzt und dynamisch mit dieser verknüpft ist. Sie können die Elementkante als Basislinie oder Ziel für einen 3D-Profilkörper verwenden, oder Sie können ihn auch zur Verwendung in einer anderen Anwendung als CSV-Datei exportieren.


  Weitere Informationen finden Sie unter Informationen zu Bahnsteigkanten.

• Greifen Sie über die Multifunktionsleiste und das Kontextmenü auf transparente Befehle zu, und verwenden Sie neue und aktualisierte transparente Befehle.
  • Sie können über die Multifunktionsleisten-Registerkarte und das Kontextmenü Transparente Befehle auf transparente Befehle zugreifen. Weitere Informationen finden Sie unter Informationen zu transparenten Befehlen.

  • Verwenden Sie den neuen transparenten Befehl Längsschnitt-Toolset, um Längsschnittgeometrie anhand von bekannten Parametern zu erstellen. Verwenden Sie die Optionen zum Eingeben einer Station und Höhe, einer Station und Neigung, einer Höhe und Neigung oder einer Länge und Neigung. Weitere Informationen finden Sie unter Informationen zum transparenten Befehl Längsschnitt-Toolset.

  • Verwenden Sie den aktualisierten transparenten Befehl Stationsversatz, um Stations- und Versatzwerte einzugeben und zu sperren und um andere Achsen anzugeben. Weitere Informationen finden Sie unter So verwenden Sie transparent eine Station und einen Versatz zur Angabe einer Punktposition.

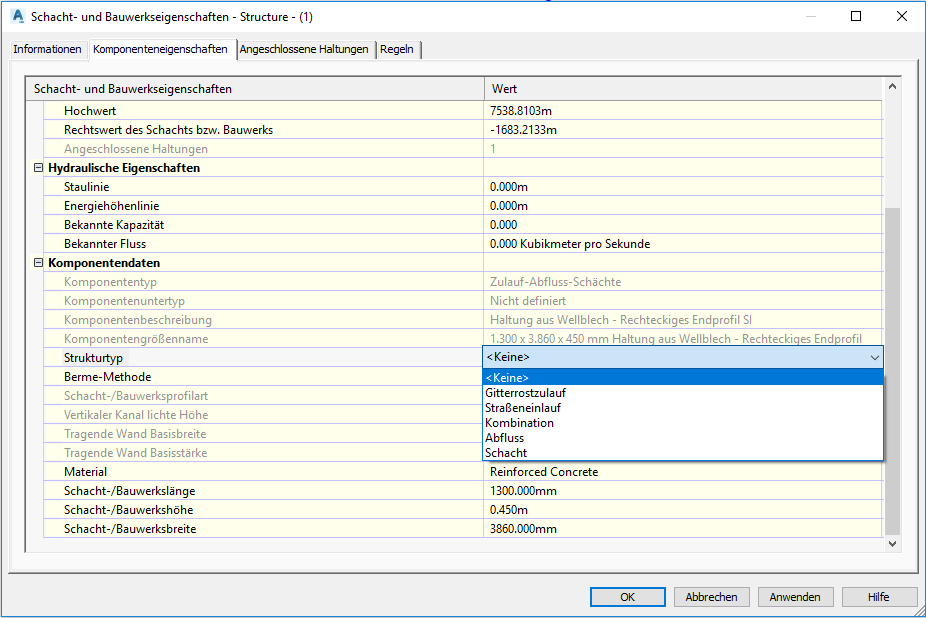

• Weisen Sie Bauwerken/Schächten Eigenschaften zu, die mit dem Befehl Freispiegelkanalnetzwerk analysieren für Entwässerungsanalysen verwendet werden können. Auf der Registerkarte Komponenteneigenschaften im Dialogfeld Schacht- und Bauwerkseigenschaften können Sie den Schacht-/Bauwerkstyp von <Keine> in einen Schacht-, Abfluss-, Zulauftyp ändern.


  Die Schacht-/Bauwerktypeigenschaft steuert auch, welche anderen Eigenschaften im Dialogfeld angezeigt werden. Wenn Sie beispielsweise einen beliebigen Zulauftyp auswählen, sind die Eigenschaften Rinnsteindetails und Zulaufbemaßungen verfügbar.

  Durch das Zuordnen von Daten zu einem Schacht-/Bauwerkstyp, der diese Eigenschaften verwendet, verfügen die Kanalnetz-Schächte/Bauwerke über die Daten, die für die Verarbeitung der Zulaufleistungsberechnungen mit dem Befehl Freispiegelkanalnetzwerk analysieren erforderlich sind. Weitere Informationen finden Sie unter Registerkarte Komponenteneigenschaften (Dialogfeld Schacht- und Bauwerkseigenschaften).

Aktualisierungen für eine effzientere Produktion

• Fügen Sie Höhenplänen kreuzende Objekte hinzu, um anzuzeigen, wo lineare Objekte den Längsschnitt relativ zur übergeordneten Achse kreuzen. Sie können Achsen, Längsschnitte, Elementkanten, Vermessungslinienzüge und 3D-Polylinien als kreuzende Objekte in einem Höhenplan anzeigen.


  Weitere Informationen finden Sie unter Informationen zum Hinzufügen von kreuzenden Objekten zu Höhenplänen.

• Beim Erstellen einer Datenverknüpfungsreferenz auf eine Querprofillinien-Gruppe können Sie jetzt automatisch Referenzen auf die berücksichtigten Datenquellen erstellen, wenn Datenverknüpfungen für diese Datenquellen existieren.


  Wenn Sie diese Datenquellen zur Berücksichtigung auswählen und auf OK klicken, werden Referenzen auf die berücksichtigten Datenquellen in der Zeichnung erstellt, sofern sie nicht bereits vorhanden sind. Weitere Informationen finden Sie unter Informationen zu Querprofillinien-Gruppendatenverknüpfungen und Referenzen.

• Verwenden Sie Autodesk Vault, um Querprofillinien-Gruppen in Zeichnungen zu referenzieren. Weitere Informationen finden Sie unter So erstellen Sie Referenzen für Querprofillinien-Gruppen.
• Geben Sie Ordnerpfade, einschließlich UNC-Pfaden, in Dialogfeldern, in denen Sie zur Eingabe eines Verzeichnisses aufgefordert werden, direkt in das Feld Ordner ein.


Aktualisierungen bei Zusammenarbeit und Datenaustausch

• Legen Sie fest, ob mit dem Befehl Civil 3D-Zeichnung exportieren Elementkanten, Parzellensegmente und Vermessungslinienzüge in 2D- oder 3D-Polylinien umgewandelt werden sollen.


  Weitere Informationen finden Sie unter So exportieren Sie eine Autodesk Civil 3D-Zeichnung in eine AutoCAD-DWG-Datei und Dialogfeld Exporteinstellungen.

• Aktualisieren Sie vorhandene Objektdaten in einer Zeichnung, und erstellen Sie Eigenschaftssatzdaten beim Importieren von LandXML-Dateien.
  • Aktualisieren Sie beim Importieren von LandXML-Dateien vorhandene Objekte in einer Zeichnung. Wählen Sie im Dialogfeld LandXML-Einstellungen auf der Registerkarte Importieren unter Konfliktlösungs-Einstellungen die Option Aktualisieren aus.


    In früheren Versionen wurden bei Verwendung der Option Aktualisieren vorhandene Objekte in einer Zeichnung gelöscht und neu gezeichnet, wenn die LandXML-Datei importiert wurde. Nun werden mit der Option Aktualisieren die meisten Objekttypen aktualisiert, ohne dass sie zuerst gelöscht werden. Damit werden Beschriftungen, die den Objekten hinzugefügt wurden, sowie alle abhängigen Objekte wie Achsversätze beibehalten.

    Anmerkung: Dieses Verhalten gilt nicht für Parzellen. Parzellen werden gelöscht und neu gezeichnet, wenn Sie die Option Aktualisieren verwenden.

    Weitere Informationen finden Sie unter Registerkarte Importieren (Dialogfeld LandXML-Einstellungen).

  • Legen Sie fest, ob Eigenschaftssatz-Definitionen erstellt und angewendet werden sollen, wenn Objekte aus einer LandXML-Datei importiert werden. Sie können diese Eigenschaftssatz-Daten in der AutoCAD-Eigenschaftenpalette sowie in der QuickInfo anzeigen.

    Anmerkung: Bisher wurden diese Eigenschaftssatz-Daten nur für DGMs erstellt.

    Weitere Informationen finden Sie unter Registerkarte Importieren (Dialogfeld LandXML-Einstellungen).
