Neue Funktionen

Neue Funktionen in Autodesk® Civil 3D® 2019

Autodesk® Civil 3D® 2019 bietet die folgenden neuen Funktionen und Verbesserungen.

Aktualisierungen für effizientere Entwürfe

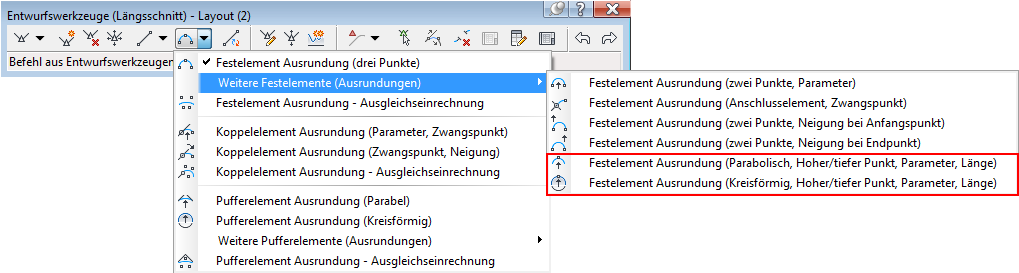

Erstellen Sie ein kreisförmiges oder parabolisches Festelement Ausrundung, indem Sie einen Hoch- oder Tiefpunkt festlegen. Weitere Informationen finden Sie unter So fügen Sie ein Festelement Ausrundung zu Längsschnitten hinzu.

Anmerkung: Diese Bogen sind nicht abwärtskompatibel mit AutoCAD Civil 3D 2018. Verwenden Sie den Befehl Bogen umwandeln, um die parabolischen Festelemente Bogen umzuwandeln, sodass sie mit AutoCAD Civil 3D 2018 kompatibel sind. Die kreisförmigen Festelemente Bogen können jedoch nicht umgewandelt werden.

Weitere Informationen finden Sie unter So ändern Sie den Abhängigkeitstyp von Ausrundungen aus Gründen der Abwärtskompatibilität.
Die neue Eigenschaft Gesamtlänge des Bogens steht jetzt im Dialogfeld Längsschnittobjekt-Ansicht und Entwurfsparameter (Längsschnitt) zur Verfügung, wenn Sie die objektbasierte Ansicht unter Entwurfswerkzeuge (Längsschnitt) verwenden. Dieser Wert zeigt die Gesamtlänge einer Ausrundung an.

Die vorhandene Eigenschaft Länge zeigt die Länge des aufgelösten Teils der Bogengeometrie an, z. B. wenn Tangenten entlang der Bogen zugeordnet sind.
- Die Eigenschaft Gesamtlänge des Bogens steht für alle Ausrundungen zur Verfügung.
- Die Eigenschaft Gesamtlänge des Bogens kann bei kreisförmigen und parabolischen Festelementen Ausrundung bearbeitet werden. Diese erstellen Sie, indem Sie einen Hoch- oder Tiefpunkt angeben.
Weitere Informationen finden Sie unter Dialogfeld Entwurfsparameter (Längsschnitt) und Längsschnittobjekt-Ansicht.

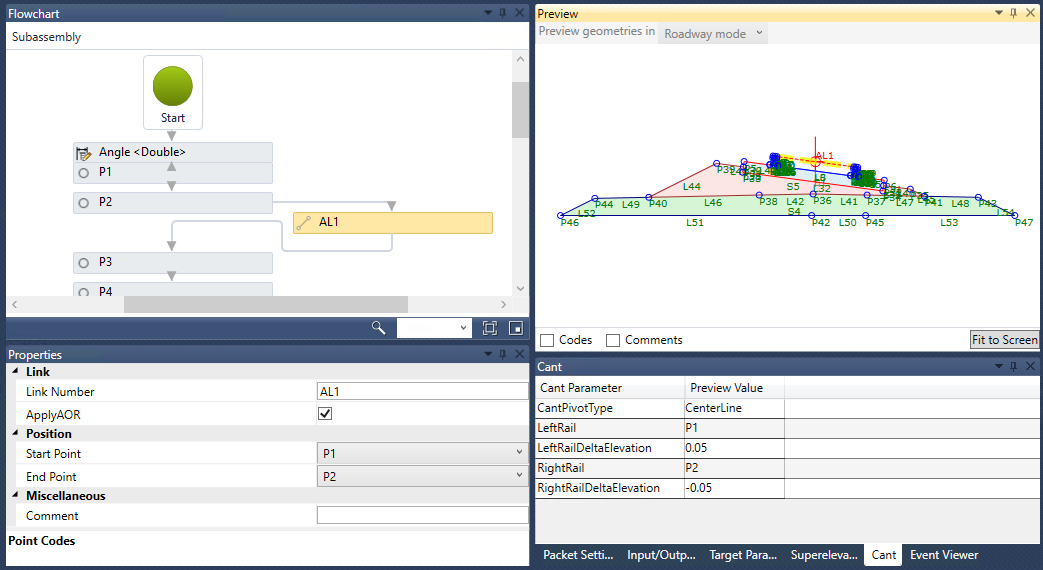

Die Option ApplyAOR im Subassembly Composer wirkt sich jetzt folgendermaßen auf Punkte und Verknüpfungen für Schienen-Querschnittsbestandteile gemäß Angaben im Flussdiagramm des Subassembly Composer aus.
- Wenn eine Geometrie erstellt wird, bevor ApplyAOR für ein Element im Flussdiagramm angegeben wurde, wird diese nicht angepasst, wenn die Überhöhung angewendet wird.
- Nachdem ApplyAOR für ein Element im Flussdiagramm angegeben wurde und eine Geometrie so erstellt wird, dass sie direkt oder indirekt von dem Element abhängig ist, für welches ApplyAOR definiert ist, wird die Geometrie angepasst, wenn die Überhöhung angewendet wird.
Aufgrund dieser Auswirkungen können Sie das erwartete Verhalten der Überhöhung erzielen, indem Sie die Option ApplyAOR für eine oder mehrere Verknüpfungen angeben und andere nachfolgende Punkte und Verknüpfungen im Flussdiagramm von dieser Verknüpfung abhängig machen.

Im Subassembly Composer findet ein Validierungsprozess statt, um zu überprüfen, ob die Geometrie in Schienen-Querschnittsbestandteilen, die von Objekten abhängt, für die ApplyAOR angegeben ist, ordnungsgemäß aktualisiert wird. Öffnen Sie zuvor erstellte Schienen-Querschnittsbestandteil-PKT-Dateien mit Überhöhung im Autodesk Subassembly Composer für Autodesk Civil 3D 2019, und aktualisieren Sie sie falls erforderlich.

Weitere Informationen finden Sie unter Informationen zur Überhöhungsvalidierung im Subassembly Composer und unter Informationen zum Definieren von Überhöhung für einen Querschnittsbestandteil.

Aktualisierungen für eine effzientere Produktion

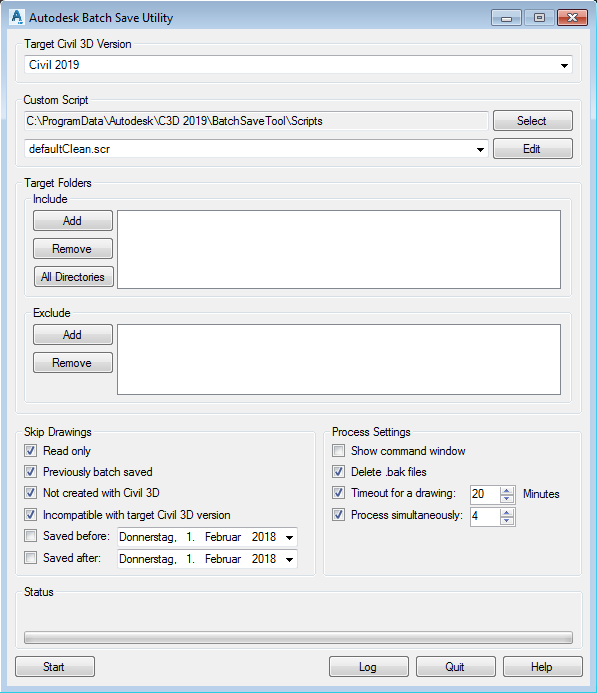

Öffnen und speichern Sie mehrere Zeichnungs- und Vorlagendateien gleichzeitig in einer bestimmten Version von Civil 3D mit Autodesk Batch Save Utility. Sie können auch benutzerdefinierte Skripts als Teil des Stapelvorgangs ausführen. Weitere Informationen finden Sie unter Informationen zu Autodesk Batch Save Utility.

Aktualisierungen bei Zusammenarbeit und Datenaustausch

Erstellen Sie einen Autodesk Civil 3D-Profilkörper aus einer Autodesk InfraWorks-Komponentenstraße. Beim Importieren von Komponentenstraßen in Autodesk Civil 3D werden Querschnitte mithilfe von Querschnittsbestandteilen in Autodesk Civil 3D sowie 3D-Profilkörper erstellt. Weitere Informationen erhalten Sie unter Informationen zum Austauschen von Daten zwischen Autodesk Civil 3D und Autodesk InfraWorks.

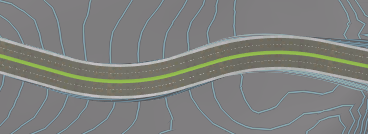

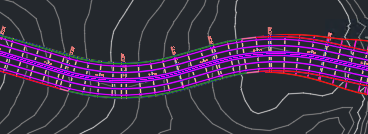

InfraWorks-Komponentenstraße Civil 3D-Profilkörper
Verwenden Sie den neuen Export-Befehl in einer objektaktivierten AutoCAD-Anwendung zum Exportieren einer Autodesk Civil 3D-Zeichnung und zum Auflösen aller Autodesk Civil 3D-Objekte.
Weitere Informationen finden Sie unter Exportieren einer Autodesk Civil 3D-Zeichnung und Auflösen der Objekte.

Integration von Autodesk AutoCAD Civil 3D 2018 Update-Versionen

Die folgenden Funktionen in den AutoCAD Civil 3D 2018 Update-Versionen wurden in Autodesk Civil 3D 2019 integriert. Weitere Informationen finden Sie unter Neue Funktionen in AutoCAD Civil 3D 2018.1 und Neue Funktionen in AutoCAD Civil 3D 2018.2.

Aktualisierungen für effizientere Entwürfe

Modellieren, bewerten und optimieren Sie Straßenerneuerungs-3D-Profilkörper für Straßenerneuerungsprojekte. Weitere Informationen finden Sie unter Informationen für den Entwurf eines Straßenerneuerungs-3D-Profilkörpers.
Geben Sie an, ob Sie Ziele auf derselben Seite der Basislinie oder auf beiden Seiten der Basislinie als Querschnittsbestandteil verwenden möchten. Weitere Informationen finden Sie unter Dialogfeld Breiten- oder Versatzziel festlegen.
Verbinden Sie getrennte Haltungen und Schächte/Bauwerke in einem Kanalnetz neu. Weitere Informationen finden Sie unter So verbinden Sie Haltungen und Schächte/Bauwerke in einem Kanalnetz neu.
Zeichnen Sie feste Längsschnitttangenten, und entwerfen Sie Längsschnitte, die von links nach rechts oder von rechts nach links verlaufen, wenn Sie die Befehle Festelement Tangente (zwei Punkte), Tangenten zeichnen und Tangenten mit Bogen zeichnen verwenden. Weitere Informationen finden Sie unter Informationen zum Erstellen von Gradienten.
Ausrundungen können jetzt in Neigungsübergangsbereichen von Versatzlängsschnitten erstellt werden. Weitere Informationen finden Sie unter Informationen zum Erstellen von Versatzlängsschnitten.
Erstellen und bearbeiten Sie Schienenweichen und Gleisverbindungen mit den Befehlen für Schienenweichen und Gleisverbindungen. Sie können auf diese Befehle über die Registerkarte Werkzeugkasten im Projektbrowser zugreifen.
Die Druckleitungsnetz-Inhalte, die in AutoCAD Civil 3D 2018.2 Update enthalten waren, sind auch in Autodesk Civil 3D 2019 enthalten. Weitere Informationen finden Sie unter Neue Funktionen in AutoCAD Civil 3D 2018.2.
Die Querschnittsbestandteile, die in AutoCAD Civil 3D 2018.2 Update enthalten waren, sind auch in Autodesk Civil 3D 2019 enthalten. Weitere Informationen finden Sie unter Querschnittsbestandteil-Referenz für Autodesk Civil 3D-PKT-Querschnittsbestandteile.
Anmerkung: Um auf diese Querschnittsbestandteile zuzugreifen, fügen Sie diese durch Importieren einer Werkzeugpalette hinzu. Weitere Informationen finden Sie unter So fügen Sie Querschnittsbestandteil-PKT-Dateien in einer Werkzeugpalette hinzu.

Aktualisierungen für eine effzientere Produktion

Verwenden Sie die erweiterten Optionen für die Arbeit mit Projektionen und Querschnitten in Querprofilplänen. Weitere Informationen finden Sie unter Informationen zum Arbeiten mit Projektionen und Querschnitten in Querprofilplänen.
Verwenden Sie die neuen Navigationsoptionen, um von einer Querprofillinie auf einen Querprofilplan bzw. von einem Querprofilplan auf eine Querprofillinie zu zoomen. Weitere Informationen finden Sie unter So navigieren Sie zwischen Querprofillinien und Querprofilplänen.
Sie können die Darstellung von 3D-Volumenkörper-Querschnitten, die die Stiloption <Querprofil> verwenden, steuern, indem Sie die Eigenschaften des 3D-Volumenkörper-Layers ändern. Weitere Informationen finden Sie unter Informationen zu Projektions- und Querschnittsstilen für Querprofilpläne.
Ändern Sie den Stil oder die Höheneinstellungen für eine Reihe von Objekten im Dialogfeld Anzeigeoptionen für die Projektions- und Querschnittsausgabe sowie auf der Registerkarte Projektionen und Querschnitte des Dialogfelds Querprofilplan-Eigenschaften. Weitere Informationen finden Sie unter Dialogfeld Anzeigeoptionen für die Projektions- und Querschnittsausgabe und Registerkarte Projektionen und Querschnitte (Dialogfeld Querprofilplan-Eigenschaften).
Verwenden Sie die erweiterten Referenzvorlagenoptionen zur Verwaltung von Einstellungen, Stilen, Layern und anderen Komponenten. Weitere Informationen finden Sie unter Dialogfeld Referenzierte Einstellungen verwalten.
Verwalten Sie die Anzeige von Symbolen für die Beschriftungsüberschreibung in Ihren Zeichnungen. Weitere Informationen finden Sie unter So blenden Sie die Symbole für die Beschriftungsüberschreibung ein oder aus.

Aktualisierungen bei Zusammenarbeit und Datenaustausch

Exportieren und importieren Sie Achsen, deren zugehörige Längsschnittdaten sowie Zeichnungskoordinatensysteme mit dem IFC-Dateiformat (Industry Foundation Class). Weitere Informationen finden Sie unter Informationen zum Exportieren von IFC-Dateien (Industry Foundation Class).

Neue Funktionen in Autodesk® AutoCAD® 2019

Verwenden Sie Freigegebene Ansichten, um online gemeinsam mit anderen an einer optischen Darstellung Ihres Modells oder Designs zu arbeiten. Weitere Informationen finden Sie unter Info über freigegebene Ansichten.
Verwenden Sie den Befehl DWG-Dateien Vergleichen, um die Unterschiede zwischen zwei Zeichnungen anzuzeigen. Weitere Informationen finden Sie unter Informationen zum Vergleichen von Zeichnungen.

Weitere Informationen zu diesen und anderen neuen Funktionen in AutoCAD finden Sie unter Neue Funktionen in AutoCAD 2019, im Video zum Überblick über neue Features in AutoCAD 2019 sowie unter Neue AutoCAD-Befehle und -Systemvariablen - Referenz in der AutoCAD-Hilfe.
