Informationen zum Bearbeiten der Taster-Datenbank

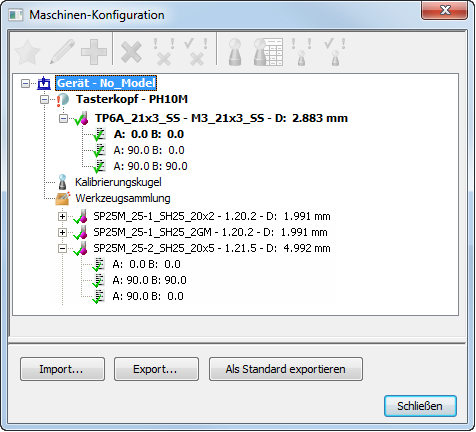

Um die Taster-Datenbank anzuzeigen und zu verwalten sowie die Kalibrierungsdetails für eine KMM anzuzeigen, klicken Sie auf Werkzeuge-Registerkarte > KM-Maschine-Gruppe > Taster. Die Details des verwendeten Tasters und die aktuellen Kalibrierungen werden im Dialogfeld Maschinen-Konfiguration angezeigt.

Anmerkung: Wenn Sie PowerInspect für die Verwendung des Protokolls eines Mobilgeräts konfigurieren, wird anstelle des Dialogfelds Maschinen-Konfiguration ein gerätespezifisches Dialogfeld angezeigt. Folgen Sie den Anweisungen des Herstellers zum Verwenden des Geräts.

Welche Informationen im Dialogfeld Maschinen-Konfiguration angezeigt werden und wie Sie die Datenbank verwenden können, hängt von dem von Ihnen ausgewählten Kommunikationsprotokoll und dem Typ des verwendeten Messgeräts ab:

Verwalten einer CNC/DCC-gesteuerten KMM mithilfe eines Geräte- oder I++ ClientTool-Protokolls

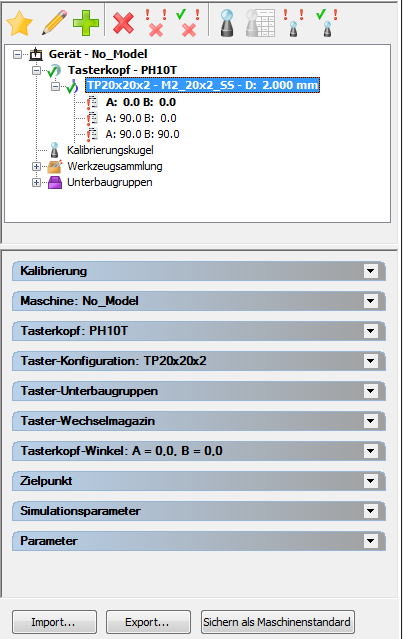

Im Dialogfeld Maschinen-Konfiguration werden Konfigurations- und Kalibrierungsdetails des Messgeräts angezeigt, für die PowerInspect aktuell konfiguriert ist. Zum Beispiel:

Setzen Sie die Symbolleiste und die erweiterbaren Bereiche des Dialogs ein, um:

• Tastsensoren zu aktivieren und zu verwalten
• Die Kalibrierungskugel festzulegen
• Einen Tasterkopf auszuwählen
• Tastsensoren zu bestimmen und zu verwalten
• Unterbaugruppen zu bestimmen und verwalten
• Magazine anzugeben
• Tasterkopfwinkel festzulegen
• Einen Zielpunkt zu bestimmen
• KMM-Parameter anzuzeigen und zu ändern
• Einstellungen zu importieren und exportieren

Verwalten einer manuellen KMM mithilfe des Geräte- oder I++ ClientTool-Protokolls

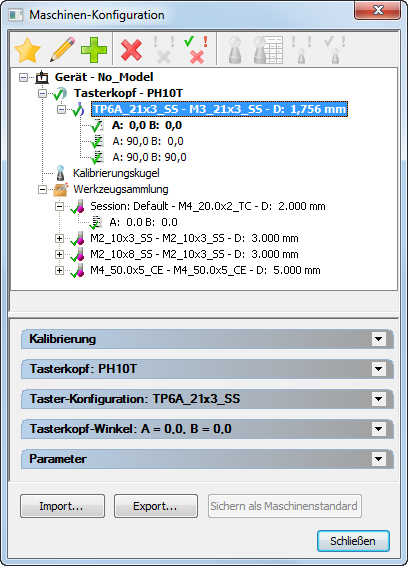

Im Dialogfeld Maschinen-Konfiguration werden Konfigurations- und Kalibrierungsdetails des Messgeräts angezeigt, für die PowerInspect aktuell konfiguriert ist. Beispiel

Setzen Sie die Symbolleiste und die erweiterbaren Bereiche des Dialogs ein, um:

• Tastsensoren zu aktivieren und zu verwalten
• Die Kalibrierungskugel festzulegen
• Einen Tasterkopf auszuwählen
• Tastsensoren zu bestimmen und zu verwalten
• Tasterkopfwinkel festzulegen
• Einstellungen zu importieren und exportieren

Verwalten einer KMM mithilfe der I++ Taster-Datenbank

Wenn PowerInspect nicht mit dem Messgerät verbunden ist, werden in dem Dialogfeld keine Informationen angezeigt, da die Details des Messgeräts auf dem I++ Server gespeichert sind.

Wenn PowerInspect mit dem Messgerät verbunden ist, werden in dem Dialogfeld die Informationen angezeigt, die auf dem I++ Server festgelegt wurden, und der Kalibrierstatus der Tasterpositionen wird angezeigt, indem eine (kalibriert) oder (nicht kalibriert) Markierung für jedes Element in der Liste verwendet wird.
