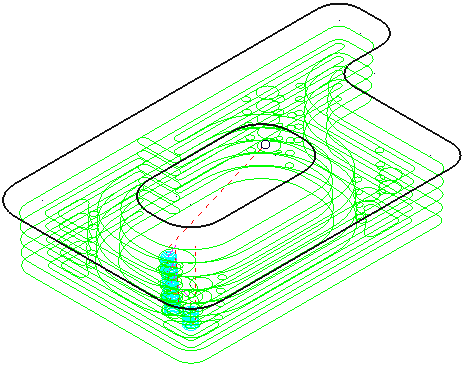

2D カーブ領域切削 ストラテジーでは、ラスター移動により、閉鎖カーブの内側の領域切削を行います。
カーブ領域切削 ストラテジーに関するページ
- カーブ領域切削 － カーブ領域切削ストラテジーの指定に使用するメインページです。
- 加工距離 － マルチパスを指定する設定です。
- 仕上げ加工 － 最終ステップオーバーまたはステップダウンの切込み値を指定します。
- 勾配 － 勾配角度でツールパスを定義します。
- 削り残し － 削り残し加工を定義するための設定です。
- オフセット － オフセット領域切削スタイルを定義するための設定です。このページは、メインページの スタイル から オフセット を選択すると有効になります。
- ラスター － ラスター領域切削スタイルを定義する設定です。このページは、メインページの スタイル から ラスター を選択すると有効になります。
- Vortex － Vortex 領域切削スタイルを定義する設定です。このページは、メインページの スタイル から Vortex を選択すると有効になります。
- ステップ加工 － インライン削り残し荒加工を定義するための設定です。これは、大きな Z 方向削り込み量を使用する領域切削ツールパスの作成時に、段差を最小限に抑えます。このオプションは、Z 方向削り込み量 から 自動 を選択した場合のみ有効になります。
- 高速 － スムージング オプションの設定です。これにより、高速加工時に、工具方向の急転換を回避します。
- 順序 － 加工順序を制御するための設定です。
- アプローチ － パスへの工具のアプローチ方法を制御するための設定です。
- 自動検証 － ツールパスの作成時に、自動検証を行うための設定です。
残りのページはツールパス ストラテジーの共通ページです。
