Dynamo for Revit を使用してスタディを作成する

ジェネレーティブデザイン·を使用して、Dynamo for Revit·スタディを作成することができます。これらの機能は AEC Collection のサブスクリプションなどの資格がなくてもアクセスできます。必要なのは·Revit·へのアクセス権のみです。

ヒント: このプロセスの手順を追ったガイドについては、「チュートリアル: Dynamo for Revit を使用してスタディを作成する」を参照してください。

手順

  1. Revit でモデルを開いて準備します。
  2. Dynamo を使用してスタディ タイプを開きます。
  3. 別の場所にコピーを作成します。
  4. Dynamo·のウィンドウと·Revit·のウィンドウを並べて表示します。
  5. Revit 要素が必要かどうかを判断します。
  6. Revit要素を選択します。
  7. 検証するスタディ タイプを実行します。
  8. スタディを作成します。

Revit でモデルを開いて準備する

  1. Revit モデルを開きます。

    ここで開くのは、ジェネレーティブ デザイン スタディで使用する Revit モデルです。

  2. スタディ タイプに関する情報を確認して、実行内容と、正常に実行するために必要なことについて理解します。
    • サンプルのスタディ タイプについては、そのヘルプ トピックを参照します。
    • カスタム スタディ タイプについては、Dynamo の作成者に問い合わせるか、提供されている情報を確認します。
      注: これらの情報がない場合は、Dynamo でスタディ タイプを調べて学習できます。手順 2 の「Dynamo を使用してスタディ タイプを開く」に進み、手順 2 から手順 5 の「Revit 要素が必要かどうかを判断する」まで行ったら、手順 1 の「Revit でモデルを開いて準備する」に戻り、残っている手順を実行します。
  3. モデルを準備します。

    サンプルのスタディ タイプについては、ヘルプ トピックに移動し、「モデルの準備」セクションの説明に従ってモデルを準備します。

    カスタム スタディ タイプの場合は、次の操作を行います。

    1. モデルの一部や、スタディに関連するすべてのオブジェクトを表示できるビューを開きます。
    2. スタディに必要な Revit ファミリのインスタンスを追加します。
    3. 省略可能: モデルにファミリ インスタンスを追加した場合は、各ファミリを編集して、その基準点の位置を確認します。必要に応じて、ファミリの中点またはその付近に原点を移動します。

      この変更により、より良い成果が得られます。

    4. スタディの作成時にモデル内の要素を簡単に選択できるようにするには、対応するモデル カテゴリに対して表示をオンにします。たとえば部屋の参照線や家具などのファミリ インスタンスのカテゴリなどです。

Dynamo を使用して、スタディ タイプを開く

  1. Revit で、[管理]タブ [ビジュアル プログラミング]パネル Dynamo··をクリックします。
  2. Dynamo·ウィンドウの[ファイル]で、[開く]をクリックします。
  3. スタディ·タイプのある場所にナビゲートし、スタディ·タイプの·DYN·ファイルを選択して、[開く]をクリックします。

    サンプル スタディ タイプを開くには:

    1. 次の場所にナビゲートします: %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <リリース>\
    2. その場所で、目的の言語とロケールのフォルダを開きます。たとえば、en-US·は米国英語、fr-FR はフランス語(フランス)です。

      各スタディ タイプについて、フォルダに DYN ファイルとこれに対応する依存関係のフォルダが含まれています。

    3. 目的の DYN ファイルを選択し、[開く]をクリックします。
    4. 注: その場所にスタディ タイプが見つからない場合は、そのヘルプ トピックからダウンロードできます。ZIP ファイルには、DYN ファイルとその従属フォルダが含まれています。コンテンツをコンピュータ上のフォルダに解凍(抽出)します。次の手順に進みます。

スタディ タイプのコピーを別の場所に作成する

サンプルのスタディ タイプは読み取り専用です。Dynamo for Revit·を使用してスタディを作成する前に、別のフォルダにスタディのコピーを作成します。

注: 別のソースのスタディ タイプを使用している場合は、この手順を省略できます。
  1. Dynamo で、[ファイル] [名前を付けて保存]をクリックします。
  2. 別のフォルダにナビゲートし、ファイル名を入力して[保存]をクリックします。

    「警告: 依存関係のフォルダが必要です」というメッセージが表示されます。

  3. メッセージ ボックスで[OK]をクリックします。

    この警告は、ここでは無視できます。従属フォルダは、手順 8 の後に作成されます。

Dynamo ウィンドウと Revit ウィンドウを並べて表示する

両方のウィンドウを並べて表示すると便利です。

Revit·要素が必要かどうかを判断する

代替デザインを生成するときに、スタディ タイプでモデル要素を使用する場合は、Revit モデルから要素を手動で選択する必要があります。

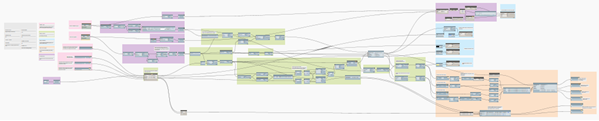

Dynamo で、Revit 選択ノードのスタディ タイプを確認します。ノード名は通常「Select」で始まり、Revit·モデルから選択するものがそれに続きます。 通常、グラフの左側に表示されます。

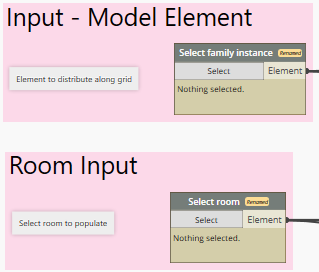

サンプルのスタディ タイプの場合、入力はピンク色のグループ ボックスで表現されます。スタディ タイプの中でピンク色のグループ ボックスのある部分を拡大表示します。それらのノードが、次のような Revit 選択ノードであることを確認します。

Sample nodes for Select family instance and Select room

Revit 要素を選択する

スタディ タイプで Revit 要素を選択する必要がない場合は、次の手順に進みます。

選択する必要がある場合は、Revit 選択ノードごとにスタディの要素を選択します。

  1. Revit でビューを開きます。ここでは、目的の要素を簡単に表示して選択できます。
  2. Dynamo で次の操作を行います。
    1. ノードのタイトル バーを右クリックし、[入力]のチェックマークをはずします。
      Is Input menu option with its checkmark cleared

      この操作により、[スタディを定義]ダイアログ ボックスから入力フィールドが除去されます。

      ノードに「何も選択されていません」と表示されます。

    2. ノードの[選択]タブをクリックします。
      Select tab of a node
  3. Revit で、モデル内の関連する要素を選択します。

    複数の要素を一度に選択することが必要となる場合もあります。たとえば、[窓のビューを最大化]スタディを作成するときは、複数の窓またはカーテン要素を選択します。(選択ボックスを使用すると、選択した要素が正しい要素タイプに合わせて自動的にフィルタされます。)これらの要素を選択したら、オプション バーの[終了]をクリックします。

  4. Dynamo·で、選択ノードに要素·ID·(単一または複数)が表示されていることを確認します。
    The selection node displays the element ID

Revit·の各選択ノードについて、このプロセスを繰り返します。

スタディ タイプを実行して検証する

スタディ タイプを実行する検証手順です。[実行]をクリックすると、Dynamo は 1 回実行し、Dynamo に必要なすべての情報が揃っていて、既定の設定を使用して正常に実行できることを確認します。

  1. Dynamo·の右側のペインに[ジェネレーティブ·デザイン·ツール]のタブが表示されていない場合は、メニュー バーで[ジェネレーティブ·デザイン] [ジェネレーティブ·デザイン·ツールを開く]をクリックします。
  2. Dynamo·ウィンドウの下部にある実行設定バーで、[実行]をクリックします(キーボード ショートカットは「F5」です)。実行設定が[自動]に設定されている場合、グラフは自動的に実行されます。
    Run button
  3. [問題]タブに問題が表示される場合は、その内容を確認します。問題のリンクをクリックすると、調整の必要なスタディ タイプ内の該当する場所にジャンプします。

    「トラブルシューティング: Dynamo での ジェネレーティブデザインのエラー」を参照してください。

  4. 問題に対処した後、すべての問題が解決するまでグラフを繰り返し実行します。
  5. グラフを保存します。グラフ(DYN ファイル)が更新され、変更内容が反映されます。依存関係フォルダも、DYN ファイルと同じ場所に作成されます。

スタディ タイプが正常に実行された場合(または「実行は完了しましたが、エラーが発生しました」というメッセージが表示された場合)、成果はノードの背後に表示される場合があります。必要に応じて、[Ctrl]+[B]を押して 3D プレビューを表示すると、成果を確認しやすくなります。必要に応じて、マウスの中ボタンを使用して拡大/縮小します。[Ctrl]+[B]をもう一度押して、グラフ ビューに戻ります。

注: スタディ·タイプによっては、実際の·Revit·要素ではなく、モデル要素の抽象的な表現が成果に表示される場合があります。成果をモデルに統合するときは、実際の要素が使用されます。

スタディを作成する

スタディ タイプを実行して検証し、Dynamo に保存した後、スタディを作成して複数の成果を生成します。

  1. Dynamo の右ペインにある[ジェネレーティブ デザイン ツール]の[スタディ タイプ]タブで、[キャッシュされたデータをクリア]オプションがオフになっていることを確認します。

    注: 他のユーザとスタディを共有する準備が整うまで、[ファイル依存関係を含める]オプションをオフにしておくことをお勧めします。このオプションをオンにすると、入力ノードによって参照されるすべてのファイルが、そのスタディの依存関係フォルダにコピーされます。

  2. [ジェネレーティブ デザイン ツール]タブの下部にある[スタディ タイプを作成] (または[スタディ タイプを更新])をクリックします。

    グラフが更新され、変更内容が反映されます。依存関係フォルダも、DYN ファイルと同じ場所に作成されます。

  3. メニュー バーで、[ジェネレーティブ デザイン] [スタディを作成]をクリックします。

    [スタディを作成]ダイアログ ボックスが開きます。画面の他の部分に開いて表示される場合があります。

  4. [スタディを作成]ダイアログの[フォルダを選択]で、現在のスタディ タイプのあるフォルダを選択します。次に、スタディ タイプを選択します。

    [フォルダを選択]リストにフォルダが表示されない場合は、追加します。 [フォルダを選択]ドロップダウン リストでそれを選択してから、スタディ タイプを選択します。

  5. [スタディを定義]ダイアログ ボックスで、各フィールドに入力し、問題を解決して、[生成]をクリックします。

成果が[成果を検討]ダイアログ ボックスに表示されます。これで次の操作を実行できるようになりました。
