Samouczek: Tworzenie badania za pomocą dodatku Dynamo for Revit

Dowiedz się, jak utworzyć badanie dodatku projektowanie generatywne za pomocą dodatku Dynamo for Revit i przykładowego typu badania.

Ta metoda używania dodatku projektowanie generatywne nie wymaga subskrypcji kolekcji z zakresu architektury, inżynierii i budownictwa ani spełnienia innych wymagań. Konieczny jest tylko dostęp do programu Revit.

Cel: utwórz badanie, używając typu badania Rozmieszczenie obiektów wg siatki karo i przykładowego modelu programu Revit.

Kroki

1. Otwórz i przygotuj model w programie Revit.
2. Otwórz typ badania za pomocą dodatku Dynamo.
3. Utwórz kopię w innej lokalizacji.
4. Rozmieść okna dodatku Dynamo i programu Revit.
5. Określ, czy elementy programu Revit są wymagane.
6. Wybierz elementy programu Revit.
7. Uruchom typ badania, aby sprawdzić jego poprawność.
8. Utwórz badanie.

Otwórz i przygotuj model w programie Revit

1. Opcjonalnie: zapoznaj się z informacjami o typie badania Rozmieszczenie obiektów wg siatki, aby poznać jego sposób działania i dowiedzieć się, co jest wymagane, aby pomyślnie go uruchomić.
2. Pobierz i otwórz przykładowy model rac_advanced_sample_project.rvt.
3. W modelu wykonaj następujące czynności:
   1. Otwórz rzut 02 — Rzut.
   2. Powiększ pomieszczenie w lewym górnym rogu budynku: salon 223.
   3. Wczytaj rodzinę Stół — obiadowy okrągły z krzesłami.

      Jeśli pobrano zawartość programu Autodesk, tę rodzinę można znaleźć w bibliotece programu Revit w kategorii Meble Stoły.

      Uwaga: Początek rodziny Stół — obiadowy okrągły z krzesłami jest zdefiniowany jako środek stołu. Nie są wymagane zmiany początku układu współrzędnych.

   4. Kliknij kolejno kartę Architekturapanel ZbudujKomponentUmieść komponent.
   5. W polu Wybór typu wybierz żądaną średnicę tabelki dla rodziny.

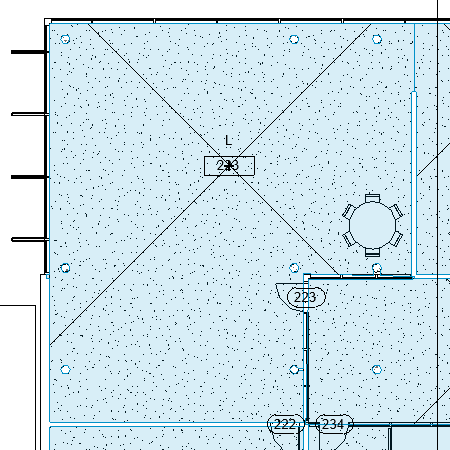

   6. Umieść wystąpienie tej rodziny w salonie 223.

      Naciśnij dwukrotnie klawisz ESC, aby zamknąć narzędzie Umieść komponent.

   7. Aby ułatwić zaznaczanie elementów w modelu podczas tworzenia badania, wpisz VG. Zostanie otwarte okno dialogowe Widoczność/Grafika. Na karcie Kategorie modelu włącz widoczność następujących elementów:
      • Meble
      • PomieszczeniaWypełnienie wewnętrzne
      • PomieszczeniaOdniesienie


Otwórz typ badania za pomocą dodatku Dynamo

1. W programie Revit kliknij kartę Zarządzajpanel Programowanie wizualneDynamo .
2. Otwórz typ badania za pomocą dodatku Dynamo:
   1. W oknie Dynamo w obszarze Pliki kliknij opcję Otwórz.
   2. Przejdź do tej lokalizacji:

      %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <wersja>\

   3. Otwórz folder odpowiadający językowi i ustawieniom regionalnym, jakie są wymagane, np. en-US dla w przypadku angielskiego (US) lub pl-PL dla polskiego.
   4. Wybierz plik Rozmieszczenie obiektów wg siatki karo.dyn i kliknij przycisk Otwórz.

Uwaga: Jeśli nie można znaleźć typu analizy w tym położeniu, można go pobrać z następującej lokalizacji: typ badania Położenie obiektu siatki karo. Plik ZIPx zawiera plik DYN i jego folder zależności. Rozpakuj (wyodrębnij) zawartość do folderu na komputerze. Następnie przejdź do następnego kroku.

Utwórz kopię typu badania w innej lokalizacji

Przykładowe typy badań są tylko do odczytu. Zanim utworzysz badanie Rozmieszczenie obiektów wg siatki karo przy użyciu dodatku Dynamo for Revit, utwórz jego kopię w innym folderze.

1. W dodatku Dynamo kliknij kolejno opcje PlikZapisz jako.
2. Przejdź do innego folderu, wprowadź nazwę pliku i kliknij przycisk Zapisz.

   Zostanie wyświetlony komunikat o tytule Ostrzeżenie: wymagany jest folder zależności.

3. W polu komunikatu kliknij przycisk OK.

   To ostrzeżenie możesz na razie zignorować. Folder Zależności zostanie utworzony później, po utworzeniu badania.

Rozmieść okna dodatku Dynamo i programu Revit

Oba okna powinny być widoczne jednocześnie.

• Przesuń okna na ekranie i dostosuj ich rozmiar, tak aby widoczny był zarówno dodatek Dynamo, jak i program Revit.
• Aby wyświetlić cały typ badania, powiększ i przesuń widok, używając środkowego przycisku myszy lub kontrolek Zoom i Przesuń .

  Uwaga: W razie potrzeby kliknij przycisk w obszarze roboczym, aby wyświetlić widok wykresu zamiast podglądu 3D.

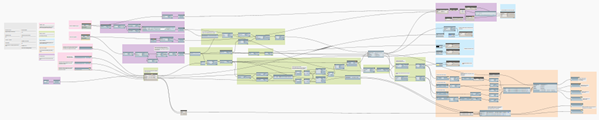

• Kolorowe pola grupują węzły w funkcje lub kroki logiczne. Po lewej stronie szare pole zawiera dokumentację. Grupy przykładowe opisują sposób użycia różnych kolorów na wykresie.


Określ, czy elementy programu Revit są wymagane

W dodatku Dynamo powiększ różowe pola po lewej stronie, aby znaleźć węzły wyboru programu Revit.

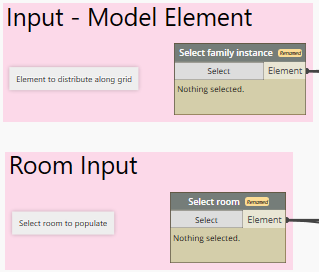

Typ badania Rozmieszczenie obiektów wg siatki karo zawiera dwa węzły wyboru: wybór wystąpienia rodziny i wybór pomieszczenia.

Pozostałe różowe pola wskazują inne typy danych wejściowych. Później te dane zostaną ustawione za pomocą okna dialogowego Definiuj badanie.

Wybierz elementy programu Revit

Przed utworzeniem badania za pomocą dodatku Dynamo należy wybrać w modelu pomieszczenie (salon 223) i wystąpienie rodziny (Stół — obiadowy okrągły z krzesłami).

1. Wybierz pomieszczenie w następujący sposób:
   1. W dodatku Dynamo kliknij prawym przyciskiem myszy pasek tytułu węzła Wybierz pomieszczenie i usuń zaznaczenie opcji Obecne dane wejściowe.

   2. Kliknij kartę wybierania (Select) dla danego węzła.

   3. W programie Revit wybierz pomieszczenie dla salonu 223.
   4. W dodatku Dynamo potwierdź, że w węźle wyboru jest wyświetlany identyfikator elementu. To jest identyfikator pomieszczenia.

2. Wybierz wystąpienie tabeli w następujący sposób:
   1. W dodatku Dynamo kliknij prawym przyciskiem myszy pasek tytułu węzła Wybierz wystąpienie rodziny i usuń zaznaczenie opcji Obecne dane wejściowe.
   2. Kliknij kartę wyboru dla danego węzła.
   3. W programie Revit wybierz wystąpienie elementu Stół — obiadowy okrągły z krzesłami.
   4. W dodatku Dynamo potwierdź, że w węźle wyboru jest wyświetlany identyfikator elementu.

Uruchom typ badania, aby sprawdzić jego poprawność

1. Jeśli w dodatku Dynamo w prawym okienku nie ma karty Narzędzia projektowania generatywnego, na pasku menu kliknij opcję Projektowanie generatywneOtwórz narzędzia projektowania generatywnego.
2. Na pasku Ustawienia przebiegu w dolnej części okna Dynamo kliknij przycisk Uruchom. (Skrót klawiaturowy to F5). Jeśli w ustawieniach przebiegu wybrano opcję automatyczną, wykres będzie uruchamiany automatycznie.

3. Jeśli na karcie Problemy są wyświetlane jakieś pozycje, przejrzyj je. Klikaj łącza problemów, aby przechodzić do tych miejsc na wykresie, w których konieczne są dopasowania.

   Zobacz Rozwiązywanie problemów: błędy projektowanie generatywne w dodatku Dynamo.

4. Po rozwiązaniu problemów ponownie uruchom wykres i powtarzaj to aż do rozwiązania wszystkich problemów.

Utwórz badanie

Po uruchomieniu wykresu w celu sprawdzenia jego poprawności utwórz badanie, aby wygenerować wiele wyników.

1. W prawym okienku dodatku Dynamo w obszarze Narzędzia projektowania generatywnego na karcie Typ badania upewnij się, że jest wyłączona opcja Wyczyść dane pamięci podręcznej.

   Uwaga: można pozostawić opcję Dołącz zależności plikowe, dopóki użytkownik nie będzie gotowy do udostępnienia badania innym użytkownikom. W przypadku wybrania tej opcji wszystkie pliki, do których odwołuje się węzeł wejściowy, zostaną skopiowane do folderu zależności (Dependencies) tego badania.

2. Na dole karty Narzędzia projektowania generatywnego kliknij opcję Utwórz typ badania (lub Aktualizuj typ badania).

   Wykres zostanie zaktualizowany o wprowadzone zmiany. Zostanie również utworzony folder zależności (Dependencies) w tym samym położeniu co plik DYN.

3. Na pasku menu kliknij kolejno opcje Projektowanie generatywneUtwórz badanie.

   Poczekaj na otwarcie okna dialogowego Utwórz badanie. Może ono zostać wyświetlone w innej części ekranu.

4. W oknie dialogowym Utwórz badanie w polu Wybierz folder wskaż folder, w którym znajduje się bieżący typ badania. Następnie wybierz typ badania.

   Jeśli folder nie jest widoczny na liście Wybierz folder, dodaj go. Wybierz folder z listy rozwijanej Wybierz folder i wybierz typ badania.

5. W oknie dialogowym Definiuj badanie wypełnij pola i kliknij przycisk Generuj.

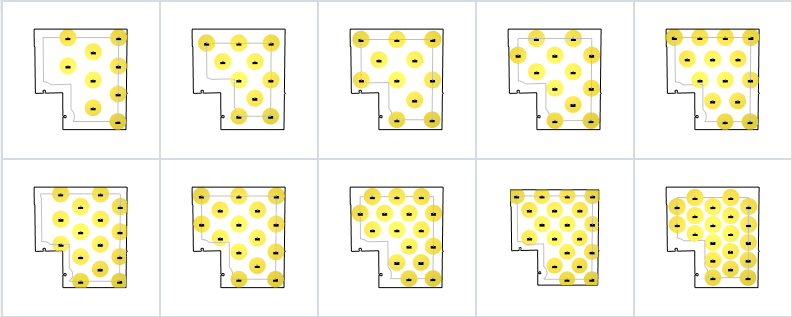

Wyniki są wyświetlane w oknie dialogowym Przeglądaj wyniki.

Teraz można wykonać następujące czynności:

• Eksplorować więcej wyników badania. Sprawdzić ich szczegóły.
• Utwórz nowe badanie, używając różnych kryteriów w oknie dialogowym Definiuj badanie.
• Zintegruj wybrany wynik z modelem programu Revit.
