Podczas tworzenia badania przy użyciu projektowanie generatywne należy rozważyć, jakie dane wejściowe posłużą do generowania projektów alternatywnych (między innymi cele, ograniczenia, zmienne i stałe). Ważne jest zrozumienie danych wyjściowych, które powstają dla każdego wyniku.
W tym temacie
Kryteria projektowe badania zależą od typu badania (tego, jak napisano skrypt w dodatku Dynamo) oraz wybranej metody generowania. Więcej informacji na temat kryteriów projektowych zawiera artykuł Generative Design Primer: budowa dobrego procesu projektowania generatywnego.
Poniżej omówiono kryteria projektowe na przykładzie badania Układ obszaru roboczego.
Dane wejściowe
Dane wejściowe są używane do generowania wyników. Te dane mogą zostać dostarczone lub zdefiniowane przez typ badania (w wykresie dodatku Dynamo).
Dane wejściowe mogą być następujące:
- cele,
- wiązania,
- zmienne.
- stałe,
Cel
Cel określa przeznaczenie danego projektu.
Cele są używane w metodzie generowania Optymalizuj. Ta metoda ulepsza kolejne generacje alternatyw projektowych w oparciu o wcześniejsze wyniki.
Przykład: tworzysz badanie Układ obszaru roboczego w celu wygenerowania układów pomieszczenia dla szeregów biurek. Ten typ badania ma następujące cele:
- Zmaksymalizowanie liczby biurek.
- Zmaksymalizowanie widoczności otoczenia.
Cele mogą być sprzeczne. Im więcej jest biurek i osób w pomieszczeniu, tym mniej pozostaje możliwych widoków na zewnątrz z poszczególnych biurek. Metoda Optymalizuj pozwala odnaleźć rozwiązanie dające maksymalną liczbę biurek, która nadal gwarantuje, że jak najwięcej osób będzie mogło wyglądać na zewnątrz.
Zobacz też Generative Design Primer: definiowanie celów.

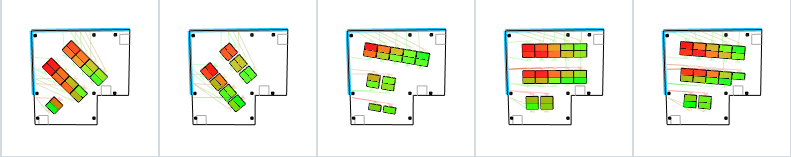

Poniższy obraz ilustruje wynikowe układy obszaru roboczego, które miały spełnić sprzeczne cele: maksymalnej liczby biurek i maksymalnej widoczności na zewnątrz.
Wiązania
Wiązanie jest to warunek, który musi zostać spełniony przez alternatywę projektu.
Wiązania powodują ograniczenie możliwych alternatyw projektu do tych, których wartości są w określonych zakresach.
Poniżej przedstawiono przykładowe wiązania w badaniu układu obszaru roboczego:
- Odstęp między rzędami biurek musi wynosić co najmniej 3 metry.
- W pomieszczeniu musi być co najmniej 16 biurek.
Gdy badanie nie zawiera wiązań, mogą powstawać nierealistyczne i niepraktyczne wyniki — na przykład układ zawierający tylko cztery biurka lub rzędy biurek ustawione w odległości tylko jednego metra. Wiązania gwarantują, że generowane w badaniu alternatywy projektu mają sens w danej sytuacji.
Poniższy przykład ilustruje skutek braku wiązań: układ obszaru roboczego zawierający tylko cztery biurka.
Zmienna
Wartość zmienna może ulec zmianie podczas generowania wyników.
W przypadku badania układu obszaru roboczego można na przykład ustawić następujące zmienne:
- stopień obrotu rzędów biurek,
- ilość miejsca między rzędami.
Podczas definiowania badania należy wskazać, które wartości będą jego zmiennymi.

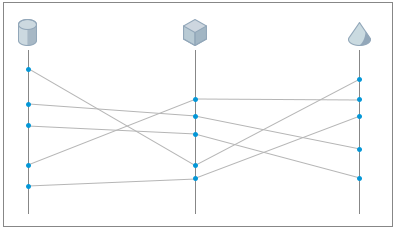

Aby szybko zapoznać się z zakresem wartości zmiennych używanych podczas generowania wyników badania, skorzystaj z wykresu współrzędnych równoległych w oknie dialogowym Przeglądaj wyniki.
Stała
Stała to wartość, która nie ulega zmianie. Stała pozostaje taka sama we wszystkich wynikach.
Te wartości można zaprogramować w ramach wykresu dodatku Dynamo, tak aby nie było można ich zmienić.
Ewentualnie można określić stałą wartość podczas tworzenia badania. Ta sama wartość jest używana dla wszystkich wyników badania.

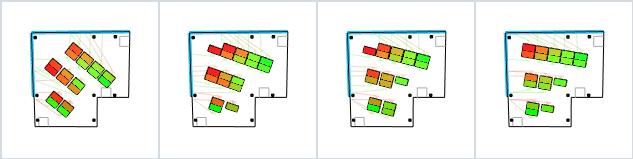

Poniższe wyniki powstają na przykład, gdy liczba biurek jest podana jako stała (18).
Wynik
Wynik to alternatywa projektowa utworzona przez projektowanie generatywne w ramach badania. Przejrzyj wyniki w oknie dialogowym Przeglądaj wyniki.
Dane wyjściowe
Każdy wynik w procesie projektowania generatywnego zawiera obliczone dane wyjściowe. Te dane wyjściowe odzwierciedlają określone wartości zmierzone dla danego wyniku.
Pojedynczy wynik badania Układ obszaru roboczego może na przykład zawierać następujące dane wyjściowe:
- średnia odległość do wyjścia,
- widoki na zewnątrz,
- liczba biurek w układzie.
Niektóre z tych danych mogą zostać użyte jako dane wejściowe innego badania, gdzie przy użyciu metody generowania W ten sposób dostosowuje się kryteria projektowe w każdej iteracji.
