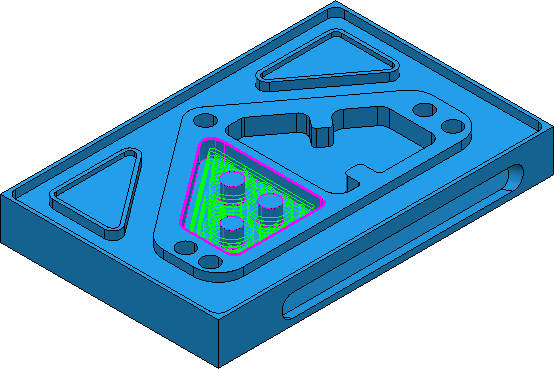

Verwenden Sie die Strategie Feature Ausräumen, um Material im Eilgang von einem 2,5D-Bauteil zu entfernen. Versatzwerkzeugwege funktionieren gut an den Unterseiten von Taschen, während Rasterwerkzeugwege häufig bei offenen Bauteilen verwendet werden. Die Vortex-Bearbeitung ermöglicht einen höheren Vorschub bei gleichzeitigem Erhalt von Flächenqualität und Werkzeuglebensdauer.
Anmerkung: Mit Feature Ausräumen wird die aktive Featuregruppe bearbeitet.
Mehrere Seiten sind mit der Feature Ausräumen-Strategie verknüpft:
- Feature Ausräumen – Hauptseite zum Wählen der Ausräum-Arten und zugehörigen Einstellungen.
- Raster – Einstellungen zum Festlegen einer Raster-Ausräumart. Diese Seite wird verfügbar, wenn Sie auf der Hauptseite eine Art des Typs Raster auswählen.
- Versatz – Einstellungen zum Festlegen von Konturausräumarten. Diese Seite wird verfügbar, wenn Sie eine Art des Typs Modell versetzen oder Alle versetzen auf der Hauptseite auswählen.
- Vortex – Einstellungen zum Festlegen einer Vortex-Ausräumart. Diese Seite wird verfügbar, wenn Sie auf der Hauptseite als Art Vortex auswählen.
- Stufenschnitt – Einstellungen, um In-Line-Restmaterialschruppen festzulegen. Dies minimiert die Terrassenbildung, sollten Sie Ausräumwerkzeugwege mit großer Z-Zustellung erstellen. Diese Option wird verfügbar, wenn Sie eine Z-Zustellung des Typs Automatisch auswählen.
- Schlichten – Einstellungen, um einen Letzten Bahnabstand und eine Letzte Z-Zustellung durchzuführen, die sich vom normalen Bahnabstand und der normalen Z-Zustellung unterscheiden.
- Unsichere Segment-Löschung – Einstellungen zum Löschen kleiner Werkzeugwegsegmente.
- High Speed – Einstellungen für die Glättungsoptionen, um bei der High Speed-Bearbeitung plötzliche Wechsel der Werkzeugrichtung zu vermeiden.
- Reihenfolge – Einstellungen, die die Bearbeitungsreihenfolge steuern.
- Annähern – Einstellungen, die die Annäherungsweise des Werkzeugs an den Weg steuern.
- Automatische Überprüfung – Einstellungen, um Werkzeugwege bei der Erstellung automatisch zu überprüfen.
Die verbleibenden Seiten sind geläufige Werkzeugwegstrategie-Seiten.
