Sección estándar

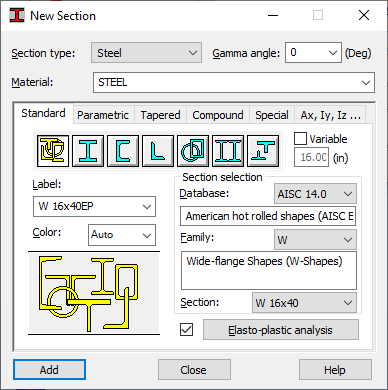

La ficha Estándar del cuadro de diálogo Nueva sección permite seleccionar una sección de una base de datos.

En esta ficha se encuentra disponible lo siguiente:

• Etiqueta: especifica la etiqueta (nombre) de una sección (se proporciona automáticamente una etiqueta estándar, como W 16x40).
• Color: especifica el color de la sección.
• Tipo de sección: conjunto de opciones para seleccionar el tipo de sección adecuado.
• Sección: especifica el catálogo de perfiles, la familia de perfiles y una única sección de la familia seleccionada.
• Tipo de barra: especifica el tipo de barra predefinido.
• Ángulo gama: especifica el ángulo gama de la sección.
• Diagrama que muestra el tipo de sección seleccionado.

Para añadir una sección a la lista activa:

• Seleccione la opción adecuada en la lista Tipo de sección. De este modo, se filtra la base de datos de perfiles en los campos de selección de secciones.
• Seleccione el tipo de filtrado (los nombres de las secciones y sus etiquetas estándar aparecen entre paréntesis):
  • PERFIL EN I (como HEB, IPE, etc.)
  • PERFIL EN U (como C, CE, etc.)
  • ÁNGULO (como LN, LNP, LR, etc.)
  • SÓLIDO DE TUBO (como RK, RO, RPA, etc.)
  • BARRAS COMPUESTAS
  • OTROS PERFILES (como HEBT, IPT, etc.)
• Cuando se escoge el tipo de sección adecuado (seleccionando un icono en la parte superior del cuadro de diálogo), en los campos Selección de la sección, se puede introducir una sección determinada en el orden siguiente: catálogo de perfiles, familia de perfiles y sección.
• Las familias de perfiles se muestran en el campo Familia en función del filtro seleccionado. Al seleccionar Todo, se muestran las secciones de todas las familias en función del filtro.
• Asigne cualquier tipo de barra del campo Tipo de sección a la sección seleccionada.
• Especifique el ángulo gama.
• Asigne una etiqueta a la sección o utilice la etiqueta por defecto.
• Seleccione Añadir.

Encima del campo Selección de la sección se encuentra la opción Variable. Solo está disponible para determinados tipos de sección (secciones en H y tubos). Permite definir una variable de sección a lo largo de una longitud de la barra. Al seleccionar esta opción, se activa el campo a su derecha.

Para definir una sección variable:

• Seleccione una sección, como HEA 200.
• Seleccione la opción Variable.
• Introduzca el valor de la cota correspondiente (altura de la sección para las secciones en H, diámetro de sección para tubos). Para un extremo de la barra, introduzca, por ejemplo, 30 cm. El nombre de la sección cambia, ya que Robot añade un elemento de nombre que indica que la sección es variable.
• Seleccione Añadir.

Esto define una sección con las propiedades de una sección HEA200 en su inicio, y con las propiedades que usted introdujo para su final. La altura de la sección HEA cambia de forma lineal a lo largo de la longitud de la barra. Las cotas restantes de la sección no varían.

El análisis elastoplástico se encuentra en la parte inferior del cuadro de diálogo. Por defecto, no está disponible (una sección es una sección elástica). El análisis elastoplástico está disponible cuando se selecciona la opción que aparece al lado. Al seleccionar Análisis elastoplástico, se abre el cuadro de diálogo para especificar los parámetros del análisis elastoplástico.

Tras asignar la propiedad elastoplástica a una sección, el análisis elastoplástico está disponible para una barra.
