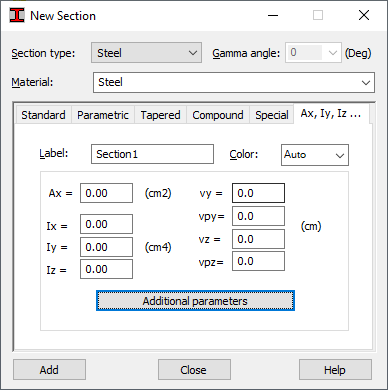

La ficha Ax, Iy, Iz del cuadro de diálogo Nueva sección define una sección mediante la definición de sus propiedades geométricas.
Se especifican los siguientes parámetros para una sección:
- Nombre: asigna una etiqueta (nombre) a una sección. (Robot asigna automáticamente una etiqueta de sección estándar como, por ejemplo, VALOR_SECCION_1).
- Color: especifica el color de la sección.
- Propiedades de sección básicas.

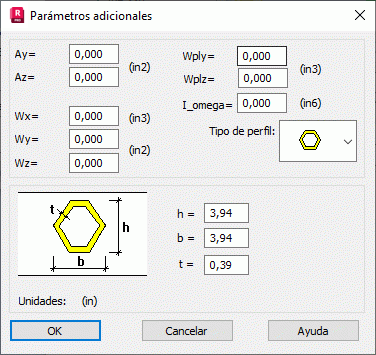

- Al seleccionar Parámetros adicionales, se abre el cuadro de diálogo Parámetros adicionales (consulte la imagen siguiente) para definir valores de propiedades de sección adicionales (factores de resistencia al cortante, áreas de cizallamiento y módulos de sección de plástico) y para seleccionar un tipo de sección (aquí se pueden definir valores de cota característicos del tipo de sección).
Para añadir una sección a la lista activa:
- Rellene los campos de propiedades de sección (en primer lugar, deben rellenarse todos los campos).
- Asigne cualquier tipo de barra del campo Tipo de sección a la sección.
- Especifique el valor del ángulo gama.
- Asigne una etiqueta a la sección; de lo contrario, la etiqueta se asigna automáticamente (por ejemplo, Sección_1).
- Seleccione Añadir.
Nota: Los valores definidos de las propiedades de la sección se utilizan en el dimensionamiento de elementos de la estructura de acero, aluminio o madera. Después de seleccionar la opción de mostrar la forma de la sección de la barra, no se muestra el tipo de sección seleccionado en una estructura.
