La ficha Compuesto define o selecciona secciones compuestas (secciones de cordones múltiples). Las secciones compuestas son dos o más cordones conectados por riostras o diagonales. Estas secciones se aplican como secciones de pilares (secciones C, secciones I y ángulos), así como secciones de barras de celosía (normalmente, un conjunto de ángulos). Los cálculos estáticos de estos tipos de sección son los mismos que los de las secciones de sólidos. Las características se calculan en función de la sección real sin riostras ni diagonales.

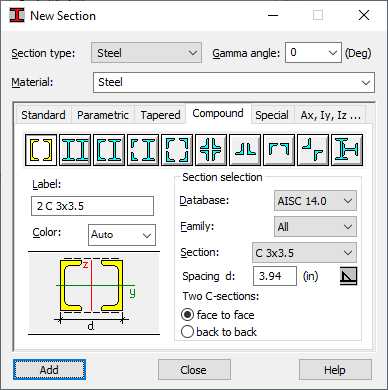

La imagen siguiente muestra la ficha Compuesto en el cuadro de diálogo Nueva sección.
La normativa de la resistencia de la sección compuesta es la misma que para las secciones sólidas, considerando la rigidez equivalente para la dirección en la que se encuentran las riostras. La rigidez equivalente incluye la influencia de las riostras y la esbeltez de un solo cordón. La resistencia de las riostras o los arriostramientos también se verifica.
El cuadro de diálogo especifica los datos de un tipo de sección compuesta seleccionado (tipo y distancia entre cordones). Es muy importante que la etiqueta de una sección compuesta tenga información sobre las secciones a partir de las cuales se definen los cordones de la sección. Esta información es importante al diseñar secciones compuestas. Los datos sobre el método de unión de los cordones (riostras o arriostramientos) se guardan en los parámetros normativos de las barras. Los parámetros de las conexiones de cordón se pueden especificar en el cuadro de diálogo de diagrama de pandeo. Este cuadro de diálogo se abre al definir los tipos de barra de acero. Cuando se diseña una barra utilizando una sección compuesta, se pueden distinguir tres niveles de verificación:
- Comprobación de la resistencia de una sección en su conjunto
- Comprobación de la resistencia de la sección del cordón
- Comprobación de la resistencia para riostras o diagonales.
En la ficha Compuesto se pueden definir los siguientes elementos:
- Los botones de la parte superior del cuadro de diálogo le permiten seleccionar el tipo de sección compuesta (cordones múltiples). Los tipos de sección disponibles son: Dos perfiles en U, Dos perfiles en I, Perfil en U y perfil en I, Ángulo y perfil en U, Dos ángulos y Cuatro ángulos.
- Nombre: asigna un nombre a una sección.
- Color: asigna un color a una sección.
- El campo Selección de la sección incluye opciones que permiten definir secciones de cordón. Debe especificar las secciones de los cordones de una sección compuesta, así como la separación entre los cordones de sección. (Una unidad de separación se define como una unidad de dimensiones de la sección en Preferencias). Cuando se selecciona
, el campo Separación no está disponible, y los cordones de una barra compuesta se conectan entre sí mediante una soldadura (separación = 0).
Cuando la opción de Dos perfiles en U está activada, puede fijar los perfiles en U entre sí:
- Por almas
- Por alas.
De forma similar, cuando se selecciona la opción Perfil en U y perfil en I, el perfil en U y el perfil en I se pueden volver a fijar entre sí por almas o por alas.
Cuando la opción de Dos ángulos está activada, los ángulos se pueden fijar entre sí:
- Adyacente con horquillas más cortas
- Adyacente por las horquillas grandes
Para evitar que los errores de cálculo definan incorrectamente una sección compuesta, Robot verifica si la geometría de la sección es correcta. Comprueba si las secciones de una sección compuesta se solapan. Si se produce este error, Robot no permite guardar la sección compuesta.
