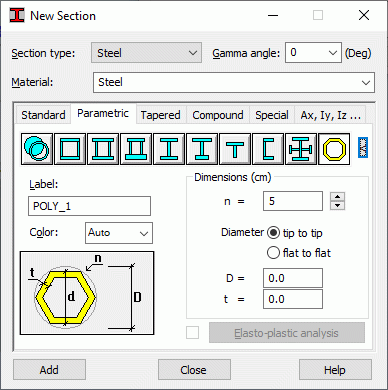

La ficha Paramétrico del cuadro de diálogo Nueva sección permite definir o seleccionar secciones creadas por los usuarios.
En la ficha Paramétrico se encuentra lo siguiente:
- Nombre: especifica la etiqueta (nombre) de una sección. Se asigna automáticamente una etiqueta estándar, como RECT_1.
- Color: permite especificar el color de la sección.
- Tipo de sección: conjunto de opciones para seleccionar el tipo de sección adecuado.
- Campos de dimensiones: grupo de campos (sus números dependen del tipo de sección) para editar las dimensiones de las secciones.
- Tipo de barra: especifica el tipo de barra predefinido en el campo Tipo de sección.
- Ángulo gamma: especifica el ángulo gamma de la sección.
- Diagrama que muestra el tipo de sección y las dimensiones de sección seleccionadas.
Para añadir una sección a la lista activa:
- Seleccione la sección haciendo clic en el icono correspondiente en la parte superior del cuadro de diálogo, para que aparezcan los campos correspondientes en la parte de Dimensiones.
- Complete los campos para definir la sección.
- Asigne cualquier tipo de barra del campo Tipo de sección a la sección seleccionada.
- Especifique el ángulo gamma.
- Asigne una etiqueta a la sección o utilice la etiqueta por defecto. (Para un perfil en I asimétrica, IASY20x20 es una etiqueta por defecto).
- Haga clic en Añadir.
El análisis elastoplástico se encuentra en la parte inferior del cuadro de diálogo. Por defecto, no está disponible (una sección es una sección elástica). El análisis elastoplástico está disponible cuando se selecciona la opción que aparece al lado. Al seleccionar Análisis elastoplástico, se abre el cuadro de diálogo para especificar los parámetros del análisis elastoplástico.
Tras asignar la propiedad elastoplástica a una sección, el análisis elastoplástico está disponible para una barra.
- Rectangular
- En forma de tubo
- Circular
- Caja (2 tipos)
- Perfil en I con dos ejes de simetría
- Perfil en I con un eje de simetría
- Sección en T
- Perfil en U unido
- Sección transversal
- Secciones con la forma de un polígono regular. Es necesario especificar el número de lados del polígono y el valor del diámetro del círculo inscrito o circunscrito en el contorno exterior del polígono. La relación entre los diámetros de los círculos puede representarse mediante la siguiente fórmula (véase la siguiente imagen): d = D * cos (p / n), donde un ángulo = p / n, R = D / 2 (radio del círculo circunscrito en el contorno del polígono exterior - diámetro exterior), r = d / 2 (radio del círculo inscrito en el contorno del polígono exterior - diámetro interior).
Consulte también: Cálculos de las propiedades de los tipos de sección seleccionados
