Vigas de celosía principales

Las vigas de celosía principales son barras del pórtico principal.

Descripción general

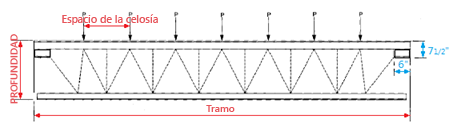

Una viga de celosía principal es un tramo simple que soporta las cargas concentradas separadas uniformemente de vigas de celosía de acero de alma abierta. Se considera que estas cargas concentradas actúan en los puntos de panel de la viga de celosía principal.

Las vigas de celosía principales están diseñadas para permitir el uso eficiente de acero en tramos más largos. Las tablas de peso desarrolladas por los fabricantes (por ejemplo, Vulcraft) incluyen vigas de celosía principales de 20 pulgadas a 96 pulgadas de profundidad y tramos de hasta 100 pies. La configuración estándar de una viga de celosía principal consiste en cordones paralelos con extremos suspendidos y extensiones de cordón inferiores.

Tipos de vigas de celosía principales

Existen tres tipos principales de distribución de cargas puntuales para vigas de celosía principales: G, VG y BG, como se muestra en la figura siguiente.

Según los requisitos del Steel Joist Institute (SJI), la designación estándar consta de cuatro piezas, como se muestra en el siguiente ejemplo:

Ejemplo de designación estándar:

• 48 corresponde a la profundidad en pulgadas.
• G es el tipo de viga de celosía principal.
• 8N es el número de espacios de la viga de celosía.
• 8.8 K corresponde a la carga Kip de cada panel (un Kip = 1000 lb).

Momento de inercia

El momento de inercia aproximado de una viga de celosía principal se puede calcular como:

0.027*N*P*L*d

Donde:

• N representa el número de espacios de la viga de celosía.
• P representa la carga puntual del panel en kips.
• L representa el tramo de la viga de celosía principal en pies.
• d representa la profundidad efectiva de la viga de celosía principal en pulgadas.

Nota: Las tablas utilizadas para las vigas de celosía principales son genéricas y se aplican a todos los tipos de viga de celosía principal: V, G y BG.
