Учебное пособие: Обратный осевой клапан (Движение)
В этом уроке мы смоделируем управляемое потоком линейное движение в осевом обратном клапане для определения расстояния открытия для определенной скорости потока воды.

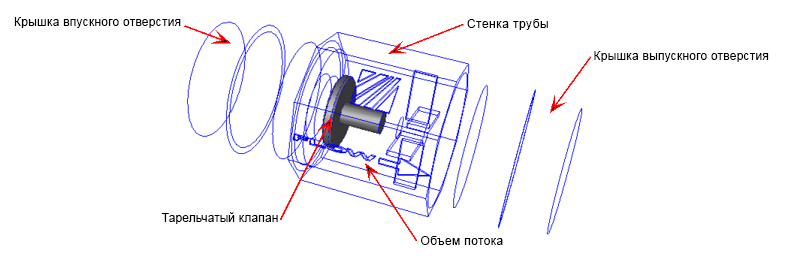

Концы ограничены в САПР, из-за чего вызванный объема потока будет создан автоматически. Обратите внимание, что в качестве альтернативы можно было бы исключить крышки в инструменте САПР и создать внутренний объем с помощью инструмента геометрии «Заполнение пустоты» в Autodesk® CFD.
Пружина обеспечивает сопротивление на тарельчатом клапане и сохраняет его закрытым, а скорость расхода ниже определенного порога. По мере увеличения расхода, тарельчатый клапан открывает как гидродинамические силы преодолевают резистивную силу пружины.
В процессе настройки детали мы определим начальное положение тарельчатого клапана, пределы его перемещения и параметры сопротивления пружины.
Ключевые темы
- Перемещение объектов
- Прямолинейное движение под действием потока
- Сила сопротивления пружины
- Настройка границ
- Настройка начальной позиции
- Таблица результатов перемещения
Цели
