Acerca de la edición de la base de datos de la sonda

Para ver y administrar la sonda base de datos de la sonda y mostrar los detalles de calibración de una MMC, haga clic en la pestaña Herramientas > panel de Máquina > en Sondas. Los detalles de la sonda que se está utilizando y sus calibraciones actuales se muestran en el cuadro de diálogo de Configuración de la máquina.

Nota: Al configurar PowerInspect para utilizar el protocolo de un dispositivo portátil, se abre un cuadro de diálogo de dispositivo específico en lugar del cuadro de diálogo Configuración de la máquina. Siga las instrucciones del fabricante para trabajar con el dispositivo.

La información que se muestra en el cuadro de diálogo de Configuración de la máquina y el modo de utilizar la base de datos dependen del protocolo de comunicación seleccionado y el tipo de dispositivo de medición que se esté utilizando:

Administración de una MMC controlada por CNC/DCC utilizando el dispositivo o el protocolo ClientTool I++

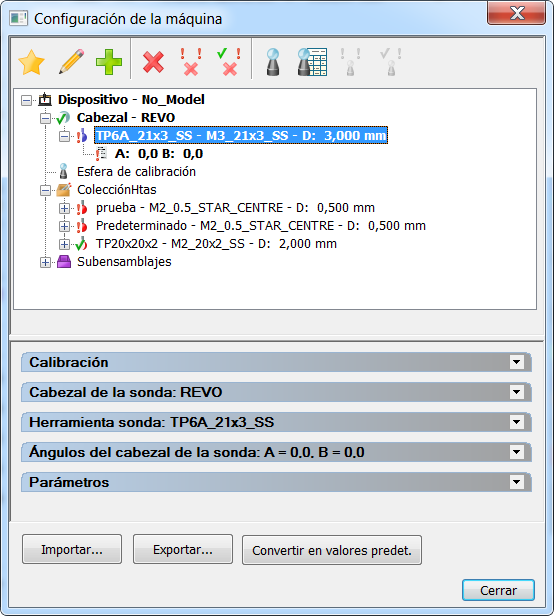

El cuadro de diálogo de Configuración de la máquina muestra la configuración y los detalles de calibración del dispositivo de medición para el que se ha configurado PowerInspect. Por ejemplo:

Utilice la barra de herramientas y las zonas ampliables del cuadro de diálogo para:

• Active y gestione herramientas sonda
• Configurar la esfera de calibración
• Seleccione un cabezal de sonda
• Seleccionar y mantener herramientas sonda
• Seleccionar y mantener subensamblajes
• Seleccionar cambiadores
• Configure los ángulos del cabezal de la sonda
• Definir un punto objetivo
• Ver y cambiar los parámetros MMC
• Importar y exportar configuraciones

Administración manual de una MMC mediante el dispositivo o protocolo ClientTool I++

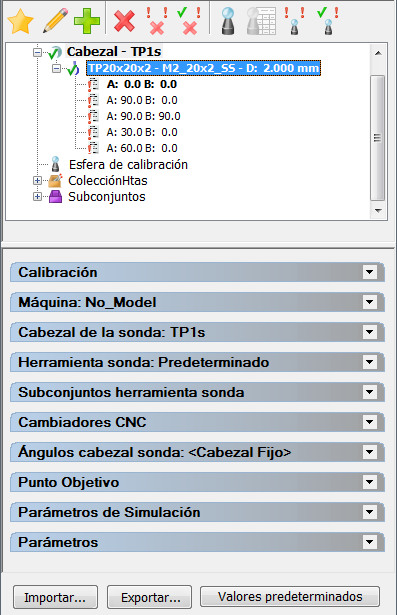

El cuadro de diálogo de Configuración de la máquina muestra la configuración y los detalles de calibración del dispositivo de medición para el que se ha configurado PowerInspect. Por ejemplo

Utilice la barra de herramientas y las zonas ampliables del cuadro de diálogo para:

• Active y gestione herramientas sonda
• Configurar la esfera de calibración
• Seleccione un cabezal de sonda
• Seleccionar y mantener herramientas sonda
• Configure los ángulos del cabezal de la sonda
• Importar y exportar configuraciones

Administración de una MMC mediante la base de datos de la sonda I++

Cuando PowerInspect no está conectado al dispositivo de medición, el cuadro de diálogo no muestra ninguna información porque los detalles de este dispositivo se guardan en el servidor I++.

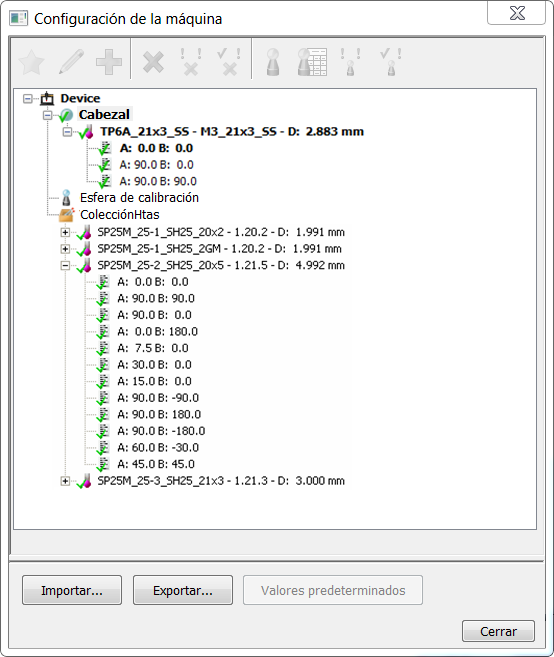

Cuando PowerInspect está conectado al dispositivo de medición, el cuadro de diálogo muestra los detalles configurados en el servidor I++ e indica el estado de calibración de las posiciones de la sonda mostrando un marcador (calibrado) o (sin calibrar) en cada elemento de la lista.
