Les données de contrôle variables dans le temps peuvent être mises à jour automatiquement à partir des données actives liées au modèle.
Les données de contrôle suivantes peuvent être mises à jour automatiquement à partir des données actives :
| Objet réseau | Champ de données/Profil | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Réservoir |
Profondeur initiale |
||||||||||||||
|
Charge fixe |
Hauteur |
||||||||||||||
|
Captage |
Hauteur |
||||||||||||||
|
Nœud d’import/export |
Débit |
||||||||||||||
|
Station de pompage en mode PLAN |
Statut |
||||||||||||||
|
Autres pompes variables dans le temps |
|
||||||||||||||
|
Vannes variables dans le temps (FRV, PRV, PSV, TCV) |
|
||||||||||||||
|
Nœuds de qualité de l’eau |
Concentration |
||||||||||||||
Remarque :
Un profil de contrôle de type Numéro peut être mis à jour par tout type de données actives. Aucune unité n’est associée au profil de type Numéro. |
Processus de mise à jour
Pour mettre à jour les données de contrôle à partir de liens de données actives :
- Ouvrez un réseau, les données de contrôle associées à mettre à jour et une configuration de données actives contenant des données à utiliser pour la mise à jour.

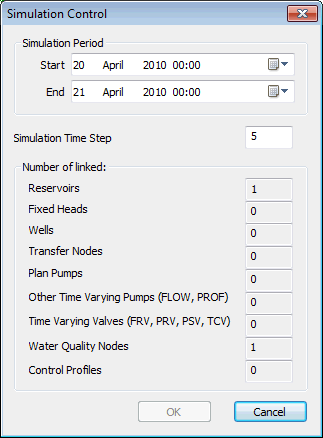

- Sélectionnez Contrôle > Mettre à jour les contrôles à partir des données actives dans le menu Réseau. La boîte de dialogue Contrôle de la simulation s’affiche.
- Cliquez sur OK pour mettre à jour les données de contrôle à partir des données actives liées.
InfoWorks mettra à jour les données de contrôle à l’aide des règles détaillées dans la section ci-dessous.

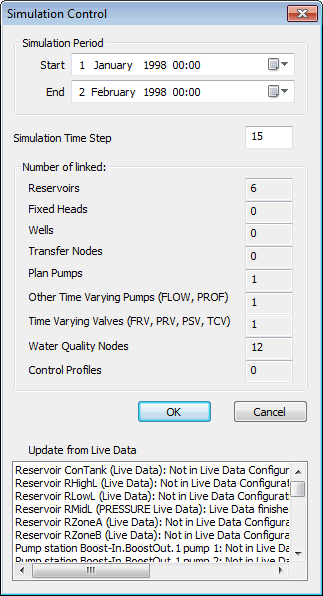

Après la mise à jour à partir des données actives, toutes les erreurs sont affichées dans un volet supplémentaire de la boîte de dialogue. Ce volet reste masqué en l’absence d’erreur.
Mise à jour des données de contrôle à partir de règles de données actives
Lors de la mise à jour des données de contrôle à partir de données actives via la boîte de dialogue Contrôle de la simulation, InfoWorks applique les règles suivantes :
Profondeur initiale du réservoir
InfoWorks tente de lire la profondeur initiale du réservoir à partir des données actives pour tout réservoir lié à un ID de point de données actives. Si ce dernier n’est pas valide ou qu’une valeur de profondeur est introuvable dans les données actives pour l’heure de début de la simulation, la valeur existante n’est pas modifiée.
Les ID de points de données actives sont générés à partir de points de données actives, du flux de données actives ou du flux composite de données en direct. les ID en double sont affichés une fois.
La profondeur initiale du réservoir peut être mise à jour à partir des données actives du Type de canal effectif PRESSURE ou PC_VOLUME.
Profils variables dans le temps
InfoWorks tente de lire les profils à partir des données actives pour les objets réseau liés à un ID de point de données actives.
Les ID de points de données actives sont générés à partir de points de données actives, du flux de données actives ou du flux composite de données en direct. Les ID en double sont affichés une fois.
- Si l’ID du point de données actives n’est pas valide, le profil existant n’est pas modifié.
- Si les données actives n’intersectent pas avec les heures de début et de fin de la simulation, un message d’erreur s’affiche dans la fenêtre inférieure de la boîte de dialogue Contrôle de la simulation et le profil existant reste inchangé.
- Si les données actives couvrent une partie, mais pas la totalité, de la durée de la simulation, vous avez le choix de remplacer le profil ou de conserver le profil existant. Choisissez NON pour conserver le profil existant. Choisissez OUI pour que le profil existant soit supprimé et remplacé par les valeurs des données actives. Les pas de temps non couverts par les données actives sont définis sur zéro dans le profil.
- Si les données actives couvrent la durée totale de la simulation, le profil existant est supprimé et remplacé par les valeurs lues à partir des données actives
