モデル削り残し輪郭 ストラテジーを使用して、大きな段差を削除します。領域切削ストラテジーは、大径工具で効果的に大量の素材を削除します。その後、削り残し領域切削ストラテジーは、小径工具を使用して、モデルの各中間 Z 高さでモデルの輪郭を加工します。これにより、大径工具では届かないポケットやコーナーなどの領域を加工します。これによって工具の負荷が軽減され、以降の仕上げ操作のためにより多くの一定の材料削除率を実現できます。
これは ViewMill シミュレーションを見るとよくわかります。

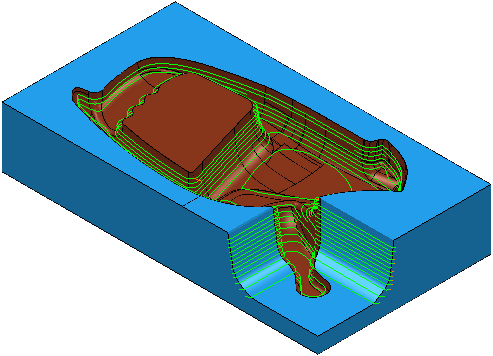

領域切削ツールパスを開始する場合

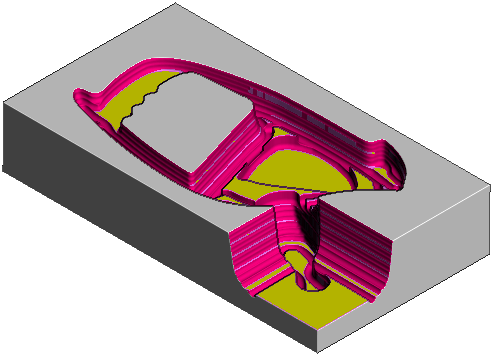

この領域切削ツールパスに基づくモデル削り残し輪郭領域切削ツールパスでは、次のようになります。
モデル削り残し輪郭 ストラテジーに関するページ
- モデル削り残し輪郭 － モデル削り残し輪郭ストラテジーを使用してモデルを加工する設定を選択するために使用するメイン ページです。
- 削り残し － 削り残し加工を定義するための設定です。
- ステップ加工 － インライン削り残し荒加工を定義するための設定です。これは、大きな Z 方向削り込み量を使用する領域切削ツールパスの作成時に、段差を最小限に抑えます。このオプションは、Z 方向削り込み量 から 自動 を選択した場合のみ有効になります。
- 加工距離 － 輪郭加工数を制御する設定です。
- 側面仕上げ加工 － 通常のステップオーバーとは異なる 最終ステップオーバー を実行する設定です。
- 非安全セグメント削除 － 極小ツールパス セグメントを削除するための設定です。
- 平坦加工 － モデルの平坦領域を加工するための設定です。
- 高速 － スムージング オプションの設定です。これにより、高速加工時に、工具方向の急転換を回避します。
- 順序 － 加工順序を制御するための設定です。
- アプローチ － パスへの工具のアプローチ方法を制御するための設定です。
- 自動検証 － ツールパスの作成時に、自動検証を行うための設定です。
注: 削り残し加工ストラテジーではカッター補正は使用できません。
残りのページはツールパス ストラテジーの共通ページです。
