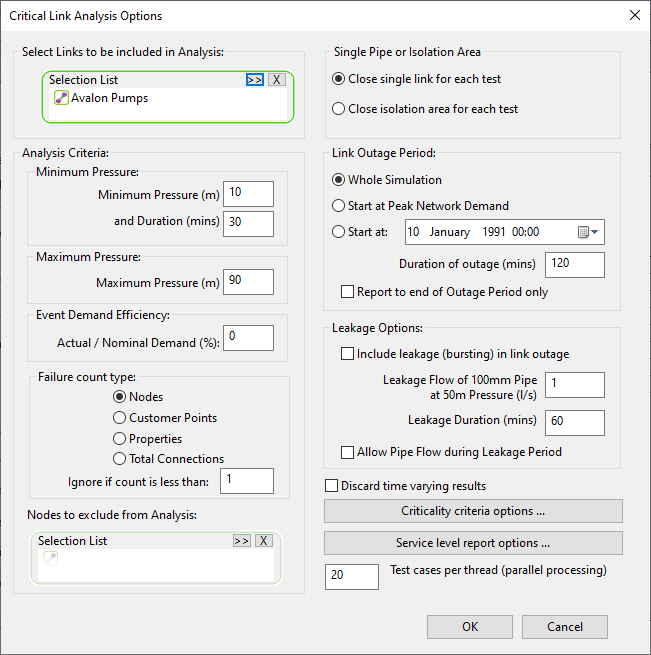

Selezione dei collegamenti da includere nell'analisi
|
|
Elenco di selezione (destinazione di rilascio)
|
Utilizzare il trascinamento della selezione o il pulsante Sfoglia per aggiungere un elenco di selezione di collegamenti potenzialmente critici da analizzare.
|
 Sfoglia
|
Fare clic per aprire una finestra di dialogo in cui è possibile scegliere una simulazione.
|
 Cancella
|
Fare clic per cancellare la voce nella casella Simula.
|
|
|

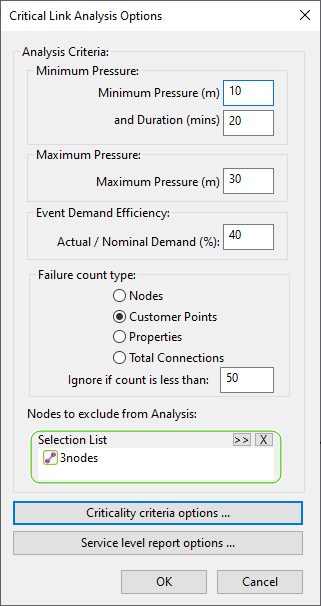

Criteri di analisi
|
|
Pressione minima e Durata
|
Se la pressione nella rete scende al di sotto della pressione minima almeno per il periodo di durata della simulazione, il collegamento di prova verrà considerato come una condotta critica e i risultati per tale collegamento verranno salvati.
|
|
Pressione massima
e
Durata
|
Se la pressione nella rete supera la pressione massima almeno per la durata specificata, il collegamento di prova verrà considerato come una condotta critica e i risultati per tale collegamento verranno salvati.
|
|
Efficienza domanda eventi
|
Se il rapporto medio tra la domanda effettiva e nominale durante la simulazione è inferiore alla domanda effettiva/nominale specificata, il collegamento di prova verrà considerato come una condotta critica e i risultati per tale collegamento verranno salvati.
|
|
Tipo di conteggio errori
|
Impostare il tipo di elemento in base al quale devono essere valutati gli errori:
Se il numero di elementi interessati dall'errore della condotta è inferiore al numero specificato nel campo Ignora se il conteggio è minore di, l'errore verrà ignorato.
|
|
Nodi da escludere dall'analisi
|
Utilizzare il trascinamento della selezione o il pulsante Sfoglia per aggiungere un elenco di selezione di nodi da escludere nell'analisi dei collegamenti potenzialmente critici.
Questi nodi non verranno verificati rispetto ai criteri di pressione minima, pressione massima e domanda effettiva/nominale. Ciò potrebbe comportare l'esito positivo dell'analisi di un collegamento di prova, il cui esito avrebbe potuto essere negativo se i nodi non fossero stati esclusi.
|
|
| Area di isolamento o condotta singola
|
Scegliere se chiudere un singolo collegamento o un gruppo di collegamenti in un'area di isolamento a scopo di analisi.
|
Chiudi singolo collegamento per ogni test
|
Ogni collegamento incluso nell'elenco di selezione Selezionare i collegamenti da includere nell'analisi verrà chiuso separatamente e verrà eseguita una simulazione. Sarà eseguita una simulazione per ogni collegamento selezionato.
|
|
Chiudi area di isolamento per ogni test
|
Per ogni codice di area di isolamento presente nell'elenco di selezione Selezionare i collegamenti da includere nell'analisi, tutti i collegamenti nell'area di isolamento verranno chiusi e verrà eseguita una simulazione. Sarà eseguita una simulazione per ogni area di isolamento.
|
|
|
Periodo di interruzione collegamento
|
|
Simulazione completa
|
L'interruzione del collegamento verrà applicata durante tutta la simulazione.
|
|
Inizia al picco di domanda di rete
|
L'interruzione del collegamento inizierà al picco della domanda di rete determinata utilizzando il diagramma della domanda utilizzato nella simulazione.
|
|
Avvia da:
|
Immettere una data e un'ora di inizio per l'interruzione del collegamento. Questo tempo deve essere compreso nell'ora di inizio e di fine della simulazione.
|
|
Durata dell'interruzione
|
Il periodo di interruzione per il collegamento di prova. Questo campo viene utilizzato quando si utilizzano solo le opzioni Inizia al picco di domanda di rete e Inizia alle: data-ora .
|
|
Rapporto solo alla fine del periodo di interruzione
|
Selezionare questa casella di controllo per salvare i risultati della simulazione per i collegamenti critici dall'inizio della simulazione fino alla fine del periodo di interruzione del collegamento soltanto.
|
|
| Opzioni perdita
|
|
Includi perdita (bursting) nell'interruzione del collegamento
|
Selezionare questa casella per includere la perdita che rappresenta una rottura nel punto medio del collegamento di prova dall'inizio del periodo di interruzione per la durata della perdita.
Questa opzione è abilitata solo quando si utilizza l'opzione Chiudi collegamento singolo per ogni test.
|
|
Portata perdita di [condotta 100 mm] a [50 m] di pressione [unità]
|
Tasso di perdita per una condotta di riferimento di 100 mm di diametro a 50 m di pressione.
Per ogni collegamento di prova, il tasso di perdita viene scalato come funzione del diametro del collegamento di prova diviso per il diametro di riferimento.
La perdita è determinata dalla pressione effettiva/pressione standard utilizzando il comportamento standard dell'orifizio.
Q =Cd
A (2gH)0.5
dove
Q è lo scarico
Cd è il coefficiente di scarico
A è l'area della sezione trasversale della condotta
g è l'accelerazione dovuta alla gravità
H è il carico effettivo
La perdita calcolata viene applicata in modo uniforme ai nodi finali del collegamento di prova e viene aggiunta a qualsiasi domanda di perdita esistente. Nel caso in cui uno dei nodi finali del collegamento di prova non sia un nodo di base, la perdita calcolata non viene divisa tra i nodi finali, ma viene applicata solo al nodo di base.
|
|
Durata perdita (min)
|
~
|
|
Consenti portata condotta durante il periodo di perdita
|
Selezionare questa casella per consentire la portata attraverso il collegamento di prova dall'inizio del periodo di interruzione per la durata della perdita.
Se questa casella è deselezionata, si presume che il collegamento di prova sia chiuso.
Questa opzione è abilitata solo quando si utilizza l'opzione Chiudi collegamento singolo per ogni test.
|
|
|
Ignora risultati variabili nel tempo
|
Selezionare questa casella di controllo per eliminare i risultati variabili nel tempo. Ciò consente di risparmiare molto spazio se il riepilogo è l'unico elemento di interesse.
Se questa casella è selezionata, la simulazione viene utilizzata solo per aggiornare la criticità: quando la simulazione di base viene aperta, non tenterà di aprire il rapporto sul livello di servizio e verrà visualizzato un messaggio per spiegare questo comportamento.
È possibile aggiornare la criticità utilizzando l'opzione Aggiorna criticità nel menu Rete. Vedere Finestra di dialogo Aggiorna criticità.
|
| Opzioni dei criteri di criticità
|
Fare clic per visualizzare e modificare i criteri da utilizzare per determinare i gradi di criticità. Vedere la finestra di dialogo Criteri di criticità.
|
| Opzioni rapporto sul livello di servizio
|
Fare clic per visualizzare e modificare le impostazioni da utilizzare per il rapporto Riepilogo del livello di servizio. Vedere la finestra di dialogo Riepilogo del livello di servizio.
|
| Casi di test per thread (elaborazione parallela)
|
La simulazione verrà eseguita per un determinato numero di casi di test.
L'ideale è suddividerli esattamente tra i core di processore disponibili (ad esempio, se sono presenti 200 casi di test su un computer a otto core, l'impostazione ideale sarebbe 25 casi di test per thread).
|
