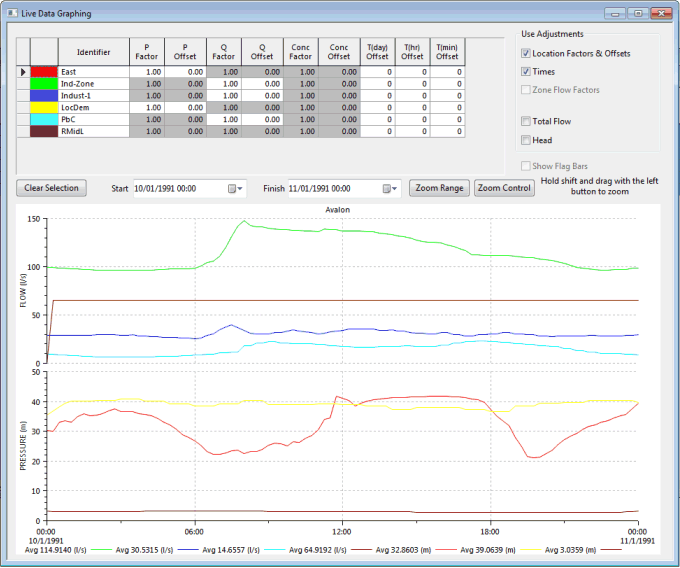

Finestra di dialogo Grafico dati live

Informazioni su come visualizzare grafici di singoli punti dati live o di tutti i punti dati live in una zona.

Questa finestra di dialogo viene visualizzata:

Elemento Descrizione
Tabella di fattori e scostamenti

Nella parte superiore della finestra di dialogo è presente una tabella di tutti i fattori di moltiplicazione e gli scostamenti applicabili ai dati. Sono gli stessi campi mostrati nella vista Punto dati live. È possibile modificare questi fattori e scostamenti e visualizzare l'effetto sul grafico. Quando si apporta una modifica, il valore modificato viene salvato nuovamente nel database non appena ci si sposta dalla cella, in modo che la modifica possa essere visualizzata immediatamente nella vista Punto dati live.

Questi fattori e scostamenti non sono applicabili alla vista Feed dati live e alla vista Feed composito dati live.

Questi fattori e scostamenti si applicano solo alla vista Punto dati live e verranno disabilitati per i feed di dati live.

Fattore zona Q

Disponibile durante la visualizzazione di una zona.

Questo è il fattore impostato nella pagina Zona dati live del foglio proprietà Zona dati live. È possibile regolare anche questo fattore e i risultati verranno riportati nel database.

Usa regolazioni
Fattori e scostamento posizione Selezionare per includere nel grafico.
Orari Selezionare per includere nel grafico.
Fattori di portata di zona Disponibile solo per le zone. Selezionare per includere nel grafico.
Portata totale Consente di passare da singoli grafici ad un singolo grafico della portata totale per tutti i logger selezionati e viceversa.
Carico Consente di passare da relativo ad assoluto (tenendo conto del carico di livello del sensore).
Mostra barre dei flag

Questa opzione è abilitata quando si visualizzano i dati live da file in formato Dati serie temporali. Questi file consentono l'utilizzo di flag per indicare l'affidabilità o la qualità di ogni misurazione di dati live.

Selezionare per visualizzare le informazioni sui flag sul grafico. Per ulteriori informazioni sulla visualizzazione delle informazioni relative ai flag, vedere l'argomento Flag dati live.

Deseleziona tutto ~
Inizio/Fine La scala cronologica visualizzata nel grafico può essere regolata utilizzando questi controlli di data e ora.
Intervallo di zoom Utilizzare questa opzione per visualizzare l'intera estensione dei dati del logger sui grafici, inclusi gli scostamenti temporali.
Controllo zoom Se è aperto un gruppo di dati di controllo, è possibile utilizzare questo pulsante per eseguire lo zoom sull'intervallo di tempo nei dati di controllo.
Zoom Eseguire lo zoom avanti su una parte del grafico tenendo premuto il tasto MAIUSC, facendo clic all'interno di uno dei grafici e quindi trascinando il mouse tenendo premuto il pulsante sinistro. Verrà visualizzata una casella tratteggiata che mostra l'area di zoom.
Area grafica

Quando si creano grafici dei punti dei dati live selezionati o della zona selezionata, nella finestra di dialogo vengono visualizzati due grafici: tutti i dati relativi alla portata vengono visualizzati nel grafico superiore e tutte le informazioni sulla pressione nel grafico inferiore.

Quando si creano grafici delle concentrazioni, nella finestra di dialogo viene visualizzato un grafico dei dati di concentrazione.

Le proprietà del grafico possono essere modificate facendo clic con il pulsante destro del mouse sul grafico e scegliendo Proprietà grafico. Verrà visualizzata la finestra di dialogo Proprietà grafico.

Nota: L'operazione di rigenerazione del disegno potrebbe risultare lenta per i feed di dati live, soprattutto se il periodo coperto è lungo.
